VENTIL UZAVÍRACÍ
VENTIL S REGULAČNÍ KUŽELKOU
C 09 111 016
POUŽITÍ
V základním provedení jako uzavírací orgán (popř. regulační) v chemickém průmyslu pro agresivní média, kapaliny, páry a plyny.
Vhodnost použití je závislá na agresivitě pracovní látky za pracovní teploty. Ventil je možno použít pro pracovní tlaky a teploty:
|
Teplota (°C) |
Tlak (MPa) |
|
250 |
1,6 |
TECHNICKY POPIS
Ventil je třmenový. Sedla tělesa a kuželky jsou ze základního materiálu. Do sedla ventilu dosedá uzavírací nebo regulační kuželka.
Kuželka je na vřetenu volně otočná. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

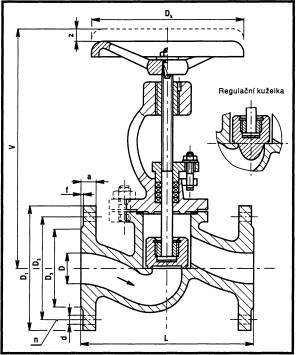

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, třmen, korozi vzdorná ocel
Kuželka, vřeteno korozivzdorná ocel
Těsnění vřetene volí se dle druhu pracovní látky
ZKOUŠENÍ
Ventil je zkoušen podle DIN 3230.
MONTÁŽ
Ventil ze možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
