VENTIL ODLUHOVACI
B 25 111 4100 PN100
B 25 111 4250 PN250
POUŽITÍ
Pro trvalé odluhování parních kotlů pro pracovní tlaky a teploty:
PN 100
Teplota (°C) |
Tlak (MPa) |
200 |
10 |
300 |
8 |
PN250
Teplota (°C) |
Tlak (MPa) |
200 |
25 |
300 |
20 |
TECHNICKÝ POPIS
Ventil je třmenový, s vrtanými kanály. Pro možnost nastavení správného množství odluhu je ventil opatřen škrtící kuželkou. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

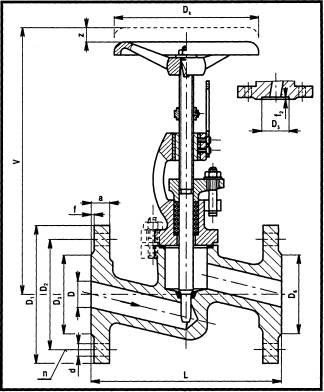

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso a třmen uhlíková ocel
Vřeteno, kuželka korozivzdorná ocel
Sedlo korozivzdorná ocel (navař)
Těsnění vřetene PD 005/1
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13 3110).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
Z |
D1 |
D2 |
D5 |
D6 |
a |
f |
f2 |
d |
n |
Dk |
kg |
15 |
17 |
210 |
308 |
30 |
105 |
75 |
55 |
40 |
20 |
2 |
3 |
14 |
4 |
125 |
7.5 |
25 |
26 |
230 |
365 |
40 |
135 |
100 |
78 |
58 |
24 |
2 |
3 |
18 |
4 |
160 |
12,5 |
PN250
DN |
D |
L |
V |
Z |
D1 |
D2 |
D6 |
a |
f |
d |
n |
Dk |
kg |
15 |
15 |
230 |
200 |
12 |
125 |
90 |
45 |
32 |
2 |
18 |
4 |
125 |
9,6 |
25 |
22 |
260 |
280 |
15 |
145 |
105 |
70 |
35 |
2 |
23 |
4 |
200 |
15,3 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
