VENTIL ODLUHOVACÍ
B 25 111 540 PN40
POUŽITÍ
Pro trvalé odluhování parních kotlů pro pracovní tlaky a teploty:
Teplota ('C) |
Tlak (MPa) |
200 |
4 |
300 |
3.2 |
TECHNICKÝ POPIS
Ventil je třmenový. Pro možnost nastavení správného množství odluhu je ventil opatřen škrtící kuželkou. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

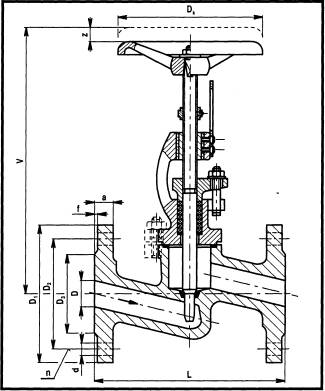

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso a třmen uhlíková ocel
Vřeteno, kuželka korozivzdorná ocel
Sedlo korozivzdorná ocel (navař)
Těsnění vřetene PD 005/1
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13 3110).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
Z |
D1 |
D2 |
D3 |
a |
f |
d |
n |
Dk |
kg |
15 |
15 |
130 |
250 |
30 |
95 |
65 |
45 |
16 |
2 |
14 |
4 |
100 |
4 |
25 |
25 |
160 |
250 |
30 |
115 |
85 |
98 |
18 |
2' ' |
14 |
4 |
100 |
5,6 |
Údaje tohoto katalogového listu mají pouze Informativní charakter!
