VENTIL ODKALOVACÍ
B 10 111 4100 PN100
B 10 111 5100 PN100
B 10 111 4250____PN250
POUŽITÍ
Pro vypouštění kotelního bahna a kalů z parních kotlů, pro pracovní tlaky a teploty:
PN100
Teplota [°C) |
Tlak (MPa) |
200 |
10 |
300 |
8 |
PN250
Teplota (°C) |
Tlak (MPa) |
200 |
25 |
300 |
20 |
TECHNICKÝ POPIS
Ventil je opatřen dvěma ručními koly. Menší je nasazeno na vřeteno a slouží k očištění sedla od hrubších nečistot, větší je určeno k vlastnímu otevírání a zavírání ventilu. Kuželka je otočně spojená s vřetenem. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

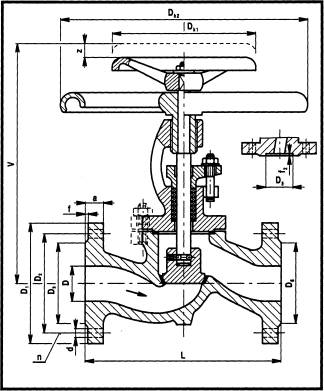

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, třmen uhlíková ocel
Vřeteno korozivzdorná ocel
Kuželka uhlíková ocel s návarem těsnící
plochy nerezovou elektrodou . Sedlo korozivzdorná ocel (navař) Těsnění vřetene PD 005/1
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060. část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13 3110).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny (*C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
Z |
D1 |
D2 |
D5 |
D6 |
a |
f |
f2 |
d |
n |
Dk1 |
Dk2 |
kg |
B1 0111 4 100 |
||||||||||||||||
25 |
25 |
230 |
325 |
25 |
135 |
100 |
58 |
- |
24 |
3 |
3 |
18 |
4 |
160 |
250 |
14,5 |
40 |
40 |
260 |
390 |
30 |
165 |
125 |
76 |
. |
26 |
3 |
3 |
23 |
4 |
160 |
300 |
27.5 |
B10111 5100 |
||||||||||||||||
50 |
50 |
300 |
400 |
30 |
195 |
145 |
88 |
. |
28 |
3 |
3 |
27 |
4 |
160 |
300 |
39 |
B10 111 42 250 |
||||||||||||||||
25 |
22 |
260 |
320 |
15 |
145 |
105 |
. |
70 |
34 |
2 |
- |
23 |
4 |
125 |
200 |
16,6 |
40 |
31.5 |
300 |
390 |
18 |
185 |
135 |
- |
90 |
.^O.-, |
3L |
- |
27 |
4 |
200 |
250 |
30,5 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
