VENTIL ODKALOVACÍ

B 10 111 540                    PN40

POUŽITÍ

Pro vypouštění kotelního bahna a kalů z parních kotlů, pro pra­covní tlaky a teploty;

Teplota (°C)



Tlak (MPa)



200



4



300



3,2



TECHNICKÝ POPIS

Ventil je opatřen dvěma ručními koly. Menší je nasazeno na vřeteno a slouží k očištění sedla od hrubších nečistot,

větší je určeno k vlastnímu otevírání a zavírání ventilu. Kuželka je otočně spojená s vřetenem. Vřeteno je ve třmenu utěsněno ucpávkou.

Směr proudění pracovní látky je pod kuželku.

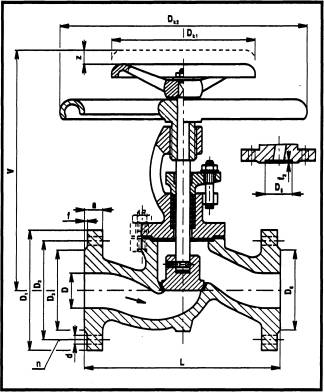

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

jsou uvedeny v tabulce.

MATERIÁL

T&leso. třmen             uhlíková ocel

Vřeteno                  korozivzdorná ocel

Kuželka                  korozivzdorná ocel Sedlo                    korozivzdorná ocel (navař)

Těsnění vřetene           PD 005/1

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.


OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem (ON 13 3110).

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny

- skutečnou maximální provozní teplotu tekutiny (*C)

- skutečný maximální provozní přetlak (MPa)


DN



D



L



V



Z



D1



D2



D3



a



f



d



n



Dk1



Dk2



kg



25



25



160



210



15



115



85



68



18



2



14



4



100



160



5.2



40



40



200



280



25



145



110



88



18



3



18



4



160



250



11



50



50



230



280



25



160



125



102



20



3



18



4



160



250



15



65



65, .



, 290



280



25



180



145



122



22



3



18



8



160



250



20



Údaje tohoto katalogového listu mají pouze informativní charakter!
