VENTIL UZAVÍRACÍ
PŘIVAŘOVACÍ
V 45 121 4250 PN250
V 45 121 3250 PN250
POUŽITÍ
V základním provedení jako uzavírací orgán pro vodu a vodní páru. na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty;
Teplota ['C] |
Materiál tělesa |
|
11 416 |
15128 |
|
Tlak (MPa) |
||
200 |
25 |
25 |
300 |
20 |
25 |
400 |
16 |
20 |
550 |
- |
16 |
TECHNICKY POPIS
Ventil je nástavcového provedení. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Vřeteno je v nástavci utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

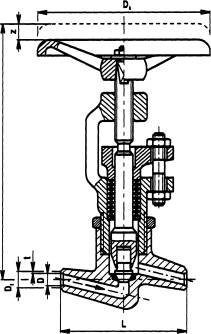

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso uhlíková nebo slitinová ocel
Nástavec slitinová ocel na odlitky
Vřeteno korozivzdorná ocel
Kuželka korozivzdorná ocel + navař
Sedlo korozivzdorná ocel (navař)
Těsnění vřetene ucpávky PD 005/1
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060. část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně;
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (*C) = skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
Z |
dr |
D1 |
t |
kg |
10 |
8 |
85 |
175 |
6 |
100 |
14 |
3 |
17 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
