VENTIL UZAVÍRACÍ
KOMBINOVANÝ
V 45 181 4160 PN160
V 45 181 3250____PN250
POUŽITÍ
V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Teplota ['C] |
Materiál tělesa |
|
11416 |
15128 |
|
Tlak (MPa) |
||
200 |
16 |
25 |
300 |
12,5 |
25 |
400 |
10 |
20 |
475 |
- |
16 |
TECHNICKÝ POPIS
Ventil je nástavcového provedení. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Vřeteno je v nástavci utěsněno ucpávkou. Ventily se vyrábí jako kombinované, tzn. na vstupní straně jsou opatřeny přírubou. Směr proudění pracovní látky je pod kuželku.

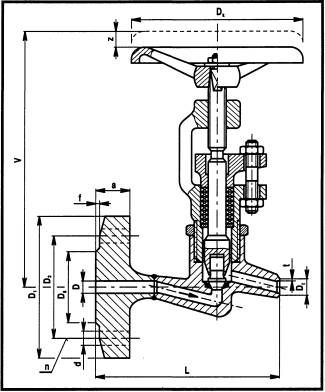

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulkách.
MATERIÁL
Těleso uhlíková nebo slitinová ocel
Nástavec slitinová ocel na odlitky
Vřeteno korozivzdorná ocel
Kuželka korozivzdorná ocel + navař
Sedlo korozivzdorná ocel (navař)
Těsnění vřetene ucpávky PD 005/1
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060. část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ. evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
-
skutečný maximální provozní přetlak (MPa)
V 45 181 4160
DN |
D |
L |
V |
Z |
D1 |
D2 |
D6 |
a |
f |
d |
n |
Dk |
Dt |
t |
kg |
10 |
8 |
157 |
175 |
6 |
120 |
85 |
40 |
30 |
2 |
18 |
4 |
100 |
14 |
3 |
V |
V 45 1813250/475°C
DN |
D |
L |
V |
Z |
D1 |
D2 |
D6 |
a |
f |
d |
n |
Dk |
d( |
t |
kg |
10 |
8 |
143 |
175 |
6 |
100 |
70 |
40 |
27 |
2 |
14 |
4 |
100 |
14 |
2,5 |
3,5 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
