VENTIL UZAVÍRACÍ
V 46 111
4250 PN250
V 46 111 3250 PN250
POUŽITI
V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Teplota [°C] |
Materiál tělesa |
|
11 416 |
15128 |
|
Tlak (MPa) |
||
-20 |
25 |
- |
200 |
25 |
25 |
300 |
20 |
25 |
400 |
16 |
20 |
575 |
- |
16 |
TECHNICKY POPIS
Ventil je třmenový. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Vřeteno je ve ve vodící části tělesa utěsněno ucpávkou. Směr proudění je pod kuželku.

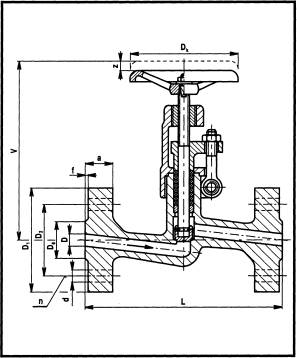

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso uhlíková nebo slitinová ocel
Třmen uhlíková nebo slitinová ocel na odlitky
Vřeteno korozivzdorná ocel
Kuželka korozivzdorná nebo slitinová ocel
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
ZKOUŠENI
Ventil je zkoušen podle ČSN 13 3060. část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (*C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
Z |
D1 |
D2 |
D6 |
a |
f |
d |
n |
Dk |
kg |
15 |
15 |
230 |
215 |
13 |
125 |
90 |
45 |
32 |
2 |
18 |
4 |
125 |
10 |
25 |
25 |
260 |
310 |
25 |
145 |
105 |
70 |
35 |
2 |
23 |
4 |
200 |
15 |
40 |
40 |
300 |
350 |
28 |
185 |
135 |
90 |
40 |
3 |
27 |
4 |
250 |
25 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
