VENTIL UZAVÍRACÍ
V 30 111 4100 pn1oo
V 30 111 3100 pnioo
VENTIL UZAVÍRACÍ
PŘIVAŘOVACÍ
V 30 121 4100 pnioo
V 30 121 3100 pnioo
POUŽITI
V základním provedení jako uzavírací orgán pro vodu a vodní páru. na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Teplota ['C] |
Materiál tělesa |
|
11 416 |
15128 |
|
Tlak (MPa) |
||
-20 |
10 |
. |
200 |
10 |
10 |
300 |
8 |
8,9 |
400 |
6 |
8 |
550 |
- |
6.3 |
TECHNICKÝ POPIS
Ventil je třmenový. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění je pod kuželku.

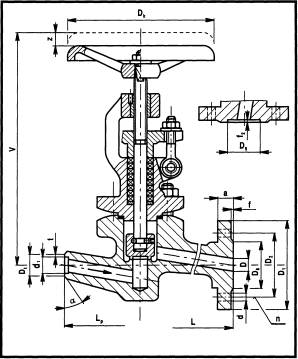

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulkách.
MATERIÁL
Těleso, třmen uhlíková nebo slitinová ocel
Vřeteno korozivzdorná ocel
Kuželka korozivzdorná nebo slitinová ocel
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
DN |
Lp |
Dt |
d1 |
t |
a |
kg |
|
|||||||||||||
15 |
120 |
22 |
16.8 |
2,5 |
45 |
w |
|
|||||||||||||
25 |
130 |
28 |
26 |
1 |
35 |
8,1 |
|
|||||||||||||
40 |
150 |
393 |
37,3 |
1 |
35 |
16,1 |
|
|||||||||||||
DN |
D |
L |
V |
Z |
D1 |
D2 |
D5 |
D6 |
a |
f |
f2 |
d |
n |
Dk |
kg |
|||||
15 |
15 |
210 |
255 |
20 |
105 |
75 |
40 |
47 |
20 |
2 |
3 |
14 |
4 |
125 |
7,5 |
|||||
25 |
25 |
230 |
310 |
30 |
140 |
100 |
58 |
68 |
24 |
2 |
3 |
18 |
4 |
160 |
12,4 |
|||||
40 |
40 |
260 |
390 |
50 |
170 |
125 |
76 |
88 |
26 |
3
. |
',3 |
23 |
4 |
200 |
24,5 |
|||||
Údaje tohoto katalogového listu mají pouze informativní charakter!
