VENTIL UZAVÍRACÍ
NÁTRUBKOVÝ
V 10 131 4100 pnioo VENTIL UZAVÍRACÍ
PŘIVAŘOVACÍ,
SE ŠROUBENÍM
V 10 151 4100 pn1oo
POUŽITI
V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Teplota (°C) |
Tlak (MPa) |
200 |
10 |
300 |
8 |
400 |
6,3 |
TECHNICKÝ POPIS
Ventil je hlavicový. V tělese je navařeno sedlo, na které
dosedá uzavírací kuželka. Kuželka je ve vřetenu uložena otočně.
Vřeteno je v hlavici utěsněno ucpávkou. Směr proudění pracovní látky je pod
kuželku.

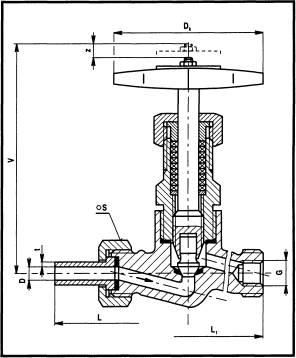

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, nástavec uhlíková ocel
Vřeteno, kuželka korozivzdorná ocel
Sedlo korozivzdorná ocel (navař)
Těsnění vřetene ucpávky PD 005/1
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
|
V 10 131 4100 |
V 10 151 4100 |
|||||||||
DN |
D |
L |
Li |
V |
Z |
t |
S |
G |
Dk |
kg |
kg |
6 |
6 |
160 |
90 |
140 |
7 |
2 |
32 |
G 1/4" |
90 |
0,95 |
1,1 |
10 |
10 |
160 |
90 |
140 |
7 |
2 |
32 |
G 3/8 " |
90 |
0,95 |
1,1 |
15 |
17 |
160 |
100 |
140 |
7 |
2,5 |
41 |
G 1/2 " |
90 |
1,1 |
1,5 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
