VENTIL UZAVÍRACÍ
V 30 111 563 PN63 V 30 111 5100 pnioo V30 111 263 PN63 V30 111 2100_____pnioo
POUŽITÍ
V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Teplota [*C] |
Materiál tělesa |
|||
42 2643.1 |
42 2744.5 |
|||
PN63 |
PN100 |
PN63 |
PN 100 |
|
Tlak (MPa) |
||||
-20 |
6,3 |
10 |
- |
- |
200 |
6,3 |
10 |
6,3 |
10 |
300 |
5 |
8 |
5,7 |
8,9 |
400 |
4 |
6 |
5 |
8 |
550 |
- |
- |
2,15 |
3,42 |
TECHNICKY POPIS

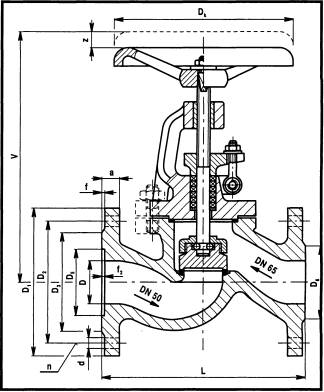

Ventil je třmenový. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pro DN 50 je pod kuželku, pro DN 65 je nad kuželku s vnitřním obtokem, který slouží k vytvoření potřebného tlakového spádu.
PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulkách.
MATERIÁL
Těleso, třmen uhlíková nebo slitinová ocel na odlitky
Vřeteno korozivzdorná ocel
Kuželka uhlíková nebo slitinová ocel (navař)
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
Z |
D1 |
D2 |
D3 |
D5 |
D6 |
a |
f |
f2 |
d |
n |
Dk |
kg |
50 |
50 |
300 |
410 |
50 |
180 |
135 |
102 |
88 |
102 |
26 |
3 |
3 |
22 |
4 |
250 |
31 |
65 |
68 |
340 |
445 |
30 |
205 |
160 |
122 |
110 |
122 |
26 |
3 |
3 |
22 |
8 |
320 |
42 |
PN100
DN |
D |
L |
V |
Z |
D1 |
D2 |
D3 |
D5 |
D6 |
a |
f |
f2 |
d |
n |
dr |
kg |
50 |
50 |
300 |
410 |
50 |
195 |
145 |
102 |
88 |
102 |
28 |
3 |
3 |
26 |
4 |
250 |
32 |
65 |
68 |
340 |
445 |
30 |
220 |
170 |
122 |
110 |
122 |
30 |
3
' |
3 |
26 |
8 |
320 |
46 |
