VENTIL UZAVÍRACÍ
SE ZPĚTNÝM UZÁVĚREM, PRO ČPAVEK
C 43 101 540 PN40
POUŽITI
Jako uzavírací orgán pro plynný a kapalný čpavek, čpavkovou vodu, pro průmyslové topné plyny ČSN 38 5502, pro pracovní tekutiny v chladírenství
a pro vzduch. Je však možno použít jej. při vyšších nárocích na těsnost, i pro jiné pracovní tekutiny,
pokud jsou vyhovující z hlediska materiálového provedení. Je určen pro pracovní tlaky a teploty:
Teplota [*C] |
DN |
|||
15-100 |
125 |
150 |
200 |
|
Tlak (MPa) |
||||
-20 |
2,5 |
2 |
1,6 |
1 |
150 |
2i2 |
2 |
1,6 |
1 |
TECHNICKÝ POPIS
Ventil je hlavicový. Je opatřen zpětným uzávěrem, který
umožňuje výměnu ucpávkových kroužků při úplném otevření ventilu.
Sedlo v tělese je navařeno nerezovou elektrodou, sedlo pro zpětný uzávěr je ze
základního materiálu. Na kuželce jsou obě sedla
z PTFE. Kuželka je otočná. Vřeteno je utěsněno ucpávkovými kroužky PD 009 s
teflonovou dispersí. Směr proudění pracovní látky je pod kuželku.

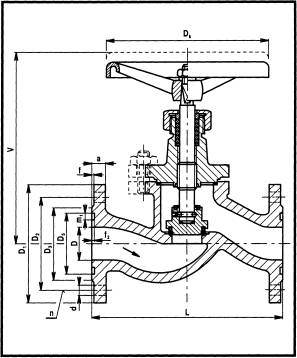

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, víko uhlíková ocel na odlitky
Hlavice manganová ocel na odlitky
Vřeteno korozivzdorná ocel
Kuželka ocel tř. 11
Sedlo korozivzdorná ocel (navař)
Těsnění vřetene PD 009
ZKOUŠENI
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13 3110).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
D1 |
D2 |
D3 |
Ds |
a |
f |
f2 |
d |
n |
Dk |
mi |
kg |
15 |
15 |
130 |
178 |
95 |
65 |
47 |
40 |
16 |
2 |
3 |
14 |
4 |
125 |
6 |
4,2 |
25 |
25 |
160 |
185 |
115 |
85 |
68 |
58 |
18 |
2 |
3 |
14 |
4 |
125 |
8 |
4.7 |
40 |
40 |
200 |
265 |
150 |
110 |
88 |
76 |
18 |
3 |
3 |
18 |
4 |
200 |
8 |
12 |
50 |
50 |
230 |
265 |
165 |
125 |
102 |
88 |
20 |
3 |
3 |
18 |
4 |
200 |
8 |
14 |
65 |
70 |
290 |
325 |
185 |
145 |
122 |
110 |
22 |
3 |
3 |
18 |
8 |
250 |
8 |
25 |
80 |
80 |
310 |
335 |
200 |
160 |
133 |
121 |
24 |
3 |
3 |
18 |
8 |
250 |
8 |
28 |
100 |
100 |
350 |
388 |
235 |
190 |
162 |
150 |
24 |
3 |
3 |
22 |
8 |
315 |
11 |
52 |
125 |
125 |
400 |
520 |
270 |
220 |
184 |
176 |
26 |
3 |
3 |
26 |
8 |
315 |
11 |
75 |
150 |
150 |
480 |
540 |
300 |
250 |
218 |
204 |
28 |
3 |
3 |
26 |
8 |
315 |
11 |
106 |
200 |
200 |
600 |
595 |
375 |
320 |
280 |
260 |
34 |
3 |
3 |
30 |
12 |
400 |
11 |
187 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
