VENTIL UZAVÍRACÍ

V 30 211 540

PN40

(Nr. kat. 222)

POUŽITÍ

V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

Teplota (°C)



Tlak (M Pa)



100



4



150



3,53



200



3,14



250



2,75



300



2,35



350



2,11



400



1.96



TECHNICKÝ POPIS

Ventil je třmenový. V tělese je zaválcováno sedlo, na které do­sedá uzavírací kuželka. Kuželka je otočně spojená s vřetenem.

Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pra­covní látky je pod kuželku.

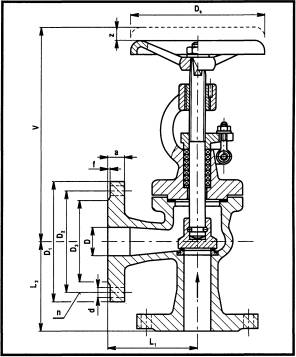

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

"reieso, třmen                     uhlíková ocel na odlitky

ucpávkové víko                   uhlíková ocel na odlitky

Kuželka do DN 25 vč.         korozivzdorná ocel

Kuželka od DN 32               uhlíková ocel s návarem těsnící

                                          plochy nerezovou elektrodou
Vřeteno, sedlo                  korozivzdorná ocel
Těsnění vřetene                volí se dle druhu pracovní látky

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem (ON 13 3110).

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny (°C)

- skutečný maximální provozní přetlak (MPa)


|DN



D



Li



L-2



V



Z



D1



D2



D3



a



f



d



n



dr



kg



15



15



90



90



184



14



95



65



45



16



2



14



4



120



4,3



20



20



95



95



184



14



105



75



58



18



2



14



4



120



4,8



25



25



100



100



184



14



115



85



68



18



2



14



4



120



5



32



32



105



105



253



13



140



100



78



18



2



18



4



160



10,6



40



40



115



115



272



22



150



110



88



18



3



18



4



160



13,6



50



50



125



125



280



25



165



125



102



20



3



18



4



160



17



65



70



145



145



315



25



185



145



122



22



3



18



8



200



28



80



80



155



155



347



27



200



160



138



24



3



18



8



250



37,4



100



100



175



175



400



40



235



190



162



24



3



23



8



320



60



125



125



200



200



446



56



270



220



188



26



3



26



8



320



65



150



150



225



225



510



70



300



250



218



28



3



26



8



320



75



200

200



275



275



607



92



375



320



285



30



3



30



12



400



151



> katalogového listu mají pouze informativní charakter!
