VENTIL UZAVÍRACÍ

V 30 211 540

PN40

POUŽITÍ

V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

Teplota (°C)



Tlak (MPa)



200



4



300



3,09



400



2,35



TECHNICKY POPIS

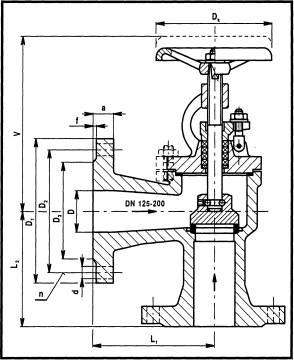

Ventil je třmenový. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Kuželka je otočně spojená s vřetenem. Vře­teno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pro DN 15 - 100 pod kuželku. Pro jmenovité světlosti DN 125 - 200 je směr proudění nad kuželku s vnitřním obtokem, který slouží k vytvoření potřebného tlakového spádu.

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso, třmen             uhlíková ocel na odlitky

Kuželka do DN 100 vč.    korozivzdorná ocel

Kuželka od DN 125       uhlíková ocel s návarem těsnící plochy nerezovou elektrodou

Vřeteno                  korozivzdorná ocel

Těsnění vřetene           volí se dle druhu pracovní látky

ZKOUŠENI

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny (°C)

- skutečný maximální provozní přetlak (MPa)

DN



D



L



L-2



V



D1



D2



D3



a



f



d



n



Dk



kg



15



15



65



65



175



95



65



47



16



2



14



4



125



4,5



25



25



80



80



200



115



85



68



18



2



14



4



125



6,5



40



40



100



100



275



150



110



88



18



3



18



4



200



13



50



50



115



115



275



165



125



102



20



3



18



4



200



16



65



70



145



145



345



185



145



122



22



3



18



8



250



25



80



80



155



155



355



200



160



133



24



3



18



8



250



33



100



100



175



175



415



235



190



158



24



3



22



8



315



51



125



125



200



200



495



270



220



184



26



3



26



8



315



79



150



150



240



240



545



300



250



212



28



3



26



8



315



103



200



200



300



300



680



375



320



285



' ,34



3



30



12



400



200



Údaje tohoto katalogového listu mají pouze informativní charakter!
