VENTIL UZAVÍRACÍ

S ELEKTRICKÝM SERVOMOTOREM

V 30 113540

PN40

POUŽITÍ

V základním provedení jako uzavírací orgán pro vodu a vodní páru. na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

Teplota (°C)



Tlak (MPa)



200



4



300



3,09



400



2,35



TECHNICKÝ POPIS

Ventil je víkový. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Kuželka je otočně spojená s vřetenem. Vře­teno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pro DN 15 - 100 pod kuželku. Pro jmenovité světlosti DN 125 -150 je směr proudění nad kuželku s vnitřním obtokem, který slouží k vytvoření potřebného tlakového spádu.

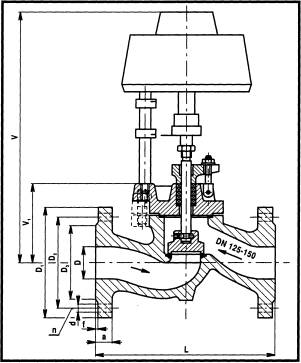

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulkách.

DN



Klimact l



Klimact II



Modact II





V



bxc



ka



V



bxc



ka



V



bxc



ka





15



405



205x170



11



-











-



-









25



418



205x170



12



-



-



-



-



-



-





40



451



205x170



20,5



-



-



-



-



-



-





50



452



205x170



23



601



250x210



33,5



613



520 x 290



36,5





65



.



.



.



624



250x210



43,5



636



520 x 290



56,5





80



.



.



.



634



250x210



50



646



520 x 290



63





100



-



-



-



-



-



-



689



520 x 290



77





125



-







-



.



.



,



746



520 x 290



104





150



-



-



-



-



-



-



774



520 x 290



130





























DN



D



L



V1

D1



D2



D3



a



f



d



n



zdvih



15



15



130



77



95



65



47



16



2



14



4



12



25



25



160



90



115



85



68



18



2



14



4



18



40



40



200



123



145



110



88



18



3



18



4



19



50



50



230



124



160



125



102



20



3



18



4



21



65



70



290



147



180



145



122



22



3



18



8



26



80



80



310



157



195



160



133



24



3



18



8



34



100



100



350



192



230



190



158



24



3



22



8



38



125



125



400



249



270



220



184



26



3



26



8



54



150



150



480



277



300



250



212



28



3



26



8



61











MATERIÁL

Těleso a třmen            uhlíková ocel na odlitky

Ucp. víko do DN 100 vč.   temperovaná litina

Ucp. víko od DN 125       uhlíková ocel na odlitky

Kuželka do DN 100 vč.    korozivzdorná ocel

Kuželka od DN 125       uhlíková ocel s návarem těsnící plochy nerezovou elektrodou

Vřeteno                  korozivzdorná ocel

Sedlo                    korozivzdorná ocel (navař)

Těsnění vřetene           volí se dle druhu pracovní látky

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je doporučeno montovat do vodorovného potrubí se servo­motorem nad ventilem. V ostatních polohách je nutná ochrana servomotoru proti případnému unikání a stékání pracovní tekutiny a servomotor musí být podepřen nebo uchycen na závěsu.

OVLÁDÁNÍ

Ventil se ovládá elektrickým servomotorem. Při přerušení dodávky elektrického proudu lze ventil ovládat ručně.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny (°C)

- skutečný maximální provozní přetlak (MPa) před ventilem ' a za ventilem

- typ servomotoru, závěrnou rychlost, napájecí napětí a frekvenci

- pracovní prostředí (bez možnosti výbuchu nebo s možností výbuchu)
