VENTIL UZAVÍRACÍ

PŘIVAŘOVACÍ

V 30 121 540

PN40

POUŽITÍ

V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek l pro jinó neagresivní kapaliny a plyny, pracovní tlaky a teploty:

Teplota (°C)



Tlak (MPa)



200



4



300



3,2



400



2.5



TECHNICKY POPIS

Ventil je třmenový. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Kuželka je otočně spojená s vřetenem.

Vře­teno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

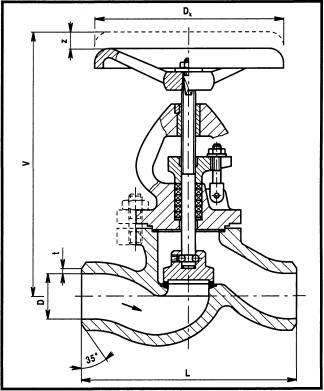

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso, třmen                      uhlíková ocel na odlitky

Ucpávkové víko                   temperovaná litina

Kuželka, vřeteno                 korozivzdomá ocel

Sedlo                                   korozivzdomá ocel (navař)

Těsnění vřetene                  volí se dle druhu pracovní látky

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)

DN



D



L



V



Z



t



Dk



kg



15



15



130



188



12



1,5



100



3



25



25



160



206



18



1.5



100



3,5



40



40



200



295



19



2



200



9,5



50



50



230



300



21



1,5



200



14,5



65



70



290



320



26



1.5 .



200



21



Údaje tohoto katalogového listu mají pouze Informativní charakter!
