VENTIL UZAVÍRACÍ
V 30 111 540
|
PN 40 |
POUŽITÍ
V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
|
Teplota (°C) |
Tlak [MPa) |
|
200 |
4 |
|
300 |
3,2 |
|
400 |
2,5 |
TECHNICKY POPIS
Ventil je třmenový. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Kuželka je otočně spojená s vřetenem. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pro DN 15 - 100 pod kuželku. Pro DN 125 - 200 je směr proudění nad kuželku s vnitřním obtokem, který slouží k vytvoření potřebného tlakového spádu.

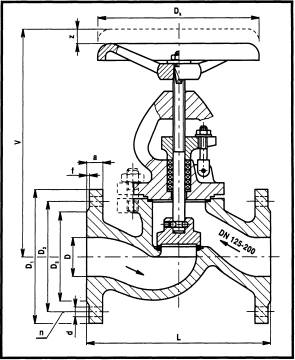

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso a třmen uhlíková ocel na odlitky
Ucp. víko do DN 100 vč. temperovaná litina
Ucp. víko od DN 125 uhlíková ocel na odlitky
Kuželka do DN 100 vč. korozivzdorná ocel
Kuželka od DN 125 uhlíková ocel s návarem těsnící plochy nerezovou elektrodou
Vřeteno korozivzdorná ocel
Sedlo korozivzdorná ocel (navař)
Těsnění vřetene volí se dle druhu pracovní látky
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
