VENTIL UZAVÍRACÍ
PRO
KYSELINU SÍROVOU
C 36 101 625
PN25 |
POUŽITÍ
Jako uzavírací orgán pro koncentrovanou kyselinu
sírovou, pro pracovní tlaky a teploty:
Teplota (°C) |
DN |
Tlak (MPa) |
90 |
20-150 |
2,5 |
90 |
200 |
1 |
TECHNICKY POPIS
Ventil
je třmenový. Má stoupající neotáčivé vřeteno, které je dvoudílné. Spodní část
vřetene je zakončena kuželkou. Do ucpávkového prostoru je vložen vodící a
zároveň stírací kroužek. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění
pracovní látky je pod kuželku.

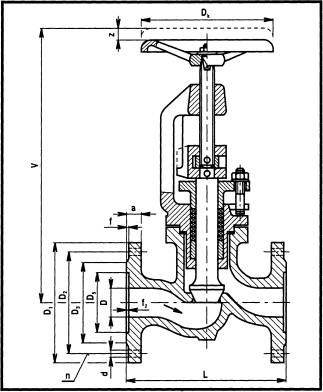

PŘIPOJOVACÍ A
STAVEBNÍ ROZMĚRY
Jsou uvedeny v
tabulce.
MATERIÁL
Těleso, třmen šedá litina
Kuželka, kroužek šedá litina
Těsnění vřetene PD 009
Těsnící kroužek v tělese DN 65 - 200 PTFE
ZKOUŠENÍ
Ventil je zkoušen
podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je nutno montovat do vodorovného potrubí,
s vřetenem ve svislé poloze
OVLÁDÁNÍ
Ventil je možno
ovládat ručním kolem (ON 13 3110).
OBJEDNÁVÁNÍ
Je nutné uvést pro
každou položku samostatně:
- název armatury (typ,
evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost
(DN)
- druh provozní
tekutiny
- skutečnou maximální
provozní teplotu tekutiny (*C)
- skutečný maximální
provozní přetlak (MPa)
DN |
D |
L |
V |
Z |
D1 |
D2 |
D3 |
D4 |
a |
f |
f2 |
d |
n |
Dk |
kg |
20 |
20 |
150 |
282 |
13 |
105 |
75 |
58 |
51 |
18 |
2 |
3 |
14 |
4 |
125 |
8 |
25 |
25 |
160 |
282 |
17 |
115 |
85 |
68 |
58 |
18 |
2 |
3 |
14 |
4 |
125 |
12 |
40 |
40 |
200 |
388 |
26 |
145 |
110 |
88 |
76 |
20 |
3 |
3 |
18 |
4 |
200 |
16 |
50 |
50 |
230 |
390 |
22 |
160 |
125 |
102 |
88 |
22 |
3 |
3 |
18 |
4 |
200 |
18 |
65 |
65 |
290 |
490 |
33 |
180 |
145 |
122 |
110 |
24 |
3 |
3 |
18 |
8 |
320 |
36 |
80 |
80 |
310 |
490 |
30 |
195 |
160 |
138 |
121 |
26 |
3 |
3 |
18 |
8 |
320 |
45 |
100 |
100 |
350 |
500 |
45 |
230 |
190 |
162 |
150 |
26 |
3 |
3 |
23 |
8 |
320 |
60 |
125 |
125 |
400 |
510 |
40 |
270 |
220 |
188 |
176 |
28 |
3 |
3 |
27 |
8 |
320 |
70 |
150 |
150 |
480 |
670 |
60 |
300 |
250 |
218 |
204 |
30 |
3 |
3 |
27 |
8 |
500 |
96 |
200 |
200 |
600 |
750 |
80 |
360 |
310 |
278 |
260 |
34 |
3 |
3 |
27 |
12 |
500 |
162 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
