VENTIL UZAVÍRACÍ
V 30 211 616 pN16
(Nr.kat.216)___________________________
POUŽITÍ
V
základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní
požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a
teploty:
Teplota (°C) |
Tlak [MPa] |
100 |
1,6 |
150 |
1,4 |
200 |
1,25 |
250 |
1,1 |
TECHNICKÝ POPIS
Ventil je třmenový. V
tělese je zaválcováno sedlo, na které dosedá uzavírací kuželka. Kuželka je
otočně spojená s vřetenem. vřeteno je ve třmenu utěsněno ucpávkou. Směr
proudění pracovní látky je pod kuželku.

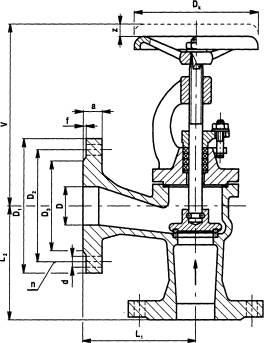

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
"Těleso, třmen šedá litina
ucpávkové víko šedá litina
Kuželka do DN 32 vč. korozivzdorná ocel
Kuželka od DN 40 uhlíková ocel
Vřeteno, sedlo korozivzdorná ocel
Těsnění vřetene volí se dle druhu pracovní
látky
ZKOUŠENÍ
Ventil je zkoušen podle DIN 3230.
MONTÁŽ
Ventil je možno montovat do vodorovného i
svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13
3110).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury
(typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost
(DN)
-
druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální
provozní teplotu tekutiny ('C)
- skutečný maximální
provozní přetlak (MPa)
DN |
D |
L |
L2 |
V |
Z |
D1 |
D2 |
D3 |
a |
f |
d |
n |
dr |
kg |
15 |
15 |
90 |
90 |
137 |
13 |
95 |
65 |
45 |
14 |
2 |
14 |
4 |
100 |
3,1 |
20 |
20 |
95 |
95 |
144 |
13 |
105 |
75 |
58 |
16 |
2 |
14 |
4 |
100 |
3,5 |
25 |
25 |
100 |
100 |
165 |
11 |
115 |
85 |
68 |
16 |
2 |
14 |
4 |
120 |
4.6 |
32 |
32 |
105 |
105 |
168 |
17 |
140 |
100 |
78 |
18 |
2 |
18 |
4 |
120 |
6,6 |
40 |
40 |
115 |
115 |
213 |
21 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
140 |
9 |
50 |
50 |
125 |
125 |
219 |
27 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
140 |
10,8 |
65 |
70 |
145 |
145 |
260 |
35 |
185 |
145 |
122 |
20 |
3 |
18 |
4 |
160 |
15,2 |
80 |
80 |
155 |
155 |
296 |
46 |
200 |
160 |
138 |
22 |
3 |
18 |
8 |
180 |
20,5 |
100 |
100 |
175 |
175 |
340 |
35 |
220 |
180 |
158 |
24 |
3 |
18 |
8 |
200 |
30 |
125 |
125 |
200 |
200 |
387 |
47 |
250 |
210 |
188 |
26 |
3 |
18 |
8 |
250 |
44 |
150 |
150 |
225 |
225 |
424 |
52 |
285 |
240 |
212 |
26 |
3 |
22 |
8 |
325 |
60 |
200 |
200 |
275 |
275 |
533 |
77 |
340 |
295 |
268 |
30 |
3 |
22 |
12 |
360 |
112 |
