VENTIL UZAVÍRACÍ
V 30 211 616
PN 16 |
POUŽITI
V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Teplota (°C) |
Tlak[MPa] |
120 |
1,6 |
200 |
1,3 |
300 |
1 |
TECHNICKÝ POPIS
Ventil je třmenový. V tělese je zaválcováno sedlo, na které dosedá uzavírací kuželka. Kuželka je otočně spojená s vřetenem. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pro DN 15- 150 pod kuželku. Pro DN 200 je směr proudění nad kuželku s vnitřním obtokem, který slouží k vytvoření potřebného tlakového spádu.

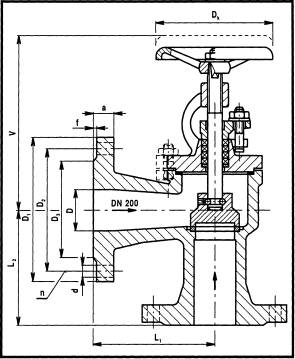

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso. třmen, ucp. víko šedá litina
Kuželka do DN 100 vč. korozivzdorná ocel
Kuželka od DN 125 uhlíková ocel s návarem těsnícíplochy nerezovou elektrodou
Vřeteno, sedlo korozivzdorná ocel
Těsnění vřetene volí se dle druhu pracovní látky
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
Li |
V |
D1 |
D2 |
D3 |
a |
f |
d |
n |
Dk |
kg |
15 |
15 |
65 |
65 |
170 |
95 |
65 |
47 |
14 |
2 |
14 |
4 |
125 |
4 |
25 |
25 |
80 |
80 |
200 |
115 |
85 |
68 |
16 |
2 |
14 |
4 |
125 |
4,8 |
40 |
40 |
100 |
100 |
275 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
160 |
9,4 |
50 |
50 |
115 |
115 |
275 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
160 |
12,2 |
65 |
70 |
145 |
145 |
345 |
185 |
145 |
122 |
20 |
3 |
18 |
4 |
200 |
18,5 |
80 |
80 |
155 |
155 |
355 |
200 |
160 |
133 |
22 |
3 |
18 |
8 |
200 |
24 |
100 |
100 |
175 |
175 |
415 |
220 |
180 |
158 |
24 |
3 |
18 |
8 |
250 |
35 |
125 |
125 |
200 |
200 |
495 |
250 |
210 |
184 |
26 |
3 |
18 |
8 |
250 |
51 |
150 |
150 |
240 |
240 |
545 |
285 |
240 |
212 |
26 |
3 |
23 |
8 |
315 |
70 |
200 |
200 |
300 |
300 |
685 |
340 |
295 |
268 |
30 |
3 |
23 |
12 |
400 |
142 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
