VENTIL UZAVÍRACÍ

S MĚKKÝM SEDLEM

V 35 111 616

PN 16

POUŽITÍ

V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

Teplota [°C]



DN 15-150



DN200



Tlak (MPa)

150



1,6



1



TECHNICKÝ POPIS

Ventil je třmenový. V tělese je zaválcováno sedlo, na které do­sedá uzavírací kuželka s měkkým sedlem. Kuželka je otočně spojená s vřetenem. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

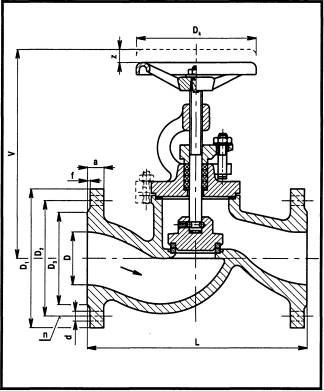

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso, třmen                      šedá litina

Ucpávkové víko                   šedá litina

Vřeteno, sedlo tělesa          korozivzdorná ocel

Kuželka                               uhlíková ocel

Sedlo kuželky                      PTFE

Těsnění vřetene                  volí se dle druhu pracovní látky

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142.)

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny (°C)

- skutečný maximální provozní přetlak (MPa)

DN



D



L



V



Z



Di



D2



D3



a



f



d



n



Dk



kg



15



15



130



210



16



95



65



47



14



2



14



4



125



3,8



25



25



160



210



16



115



85



68



16



2



14



4



125



5



40



40



200



245



16



150



110



88



18



3



18



4



160



9,5



50



50



230



255



18



165



125



102



20



3



18



4



160



11,5



65



70



290



310



24



185



145



122



20



3



18



4



200



19.5



80



80



310



325



30



200



160



133



22



3



18



8



200



24



100



100



350



385



38



220



180



158



24



3



18



8



250



38



125



125



400



435



45



250



210



184



26



3



18



8



250



54



150



150



480



475



50



285



240



212



26



3



22



8



315



85



. 200



200



600



620



76



340



295



268



30



3



22



12



400



160



Údaje tohoto katalogového listu mají pouze informativní charakter!
