VENTIL UZAVÍRACÍ
S ELEKTRICKÝM SERVOMOTOREM
V 30 113616
PN 16 |
POUŽITÍ
V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Teplota (°C) |
Tlak (M Pa) |
200 |
1,28 |
300 |
0,96 |
TECHNICKÝ POPIS
Ventil je víkový. V tělese je zaválcováno sedlo, na které dosedá uzavírací kuželka. Kuželka je otočně spojená s vřetenem. Vřeteno je ve víku utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

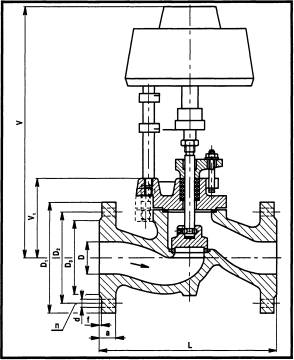

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulkách.
MATERIÁL
Těleso, víko šedá litina
Ucpávkové víko temperovaná litina
Kuželka, vřeteno a sedlo korozivzdorná ocel
Těsnění vřetene volí se dle kruhu pracovní látky
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060. část 2.
DN |
Klimact
l |
||
V |
bxc |
ka |
|
15 |
420 |
205x170 |
10,6 |
25 |
420 |
205x170 |
11,8 |
40 |
440 |
205x170 |
16.4 |
50 |
440 |
205x170 |
18,4 |
65 |
465 |
205x170 |
26,6 |
80 |
470 |
205x170 |
30,6 |
MONTÁŽ
Ventil je doporučeno montovat do vodorovného potrubí se servomotorem nad ventilem. V ostatních polohách je nutná ochrana servomotoru proti případnému unikání a stékání pracovní tekutiny a servomotor musí být podepřen nebo uchycen na závěsu.
OVLÁDÁNÍ
Ventil se ovládá elektrickým servomotorem. Při přerušení dodávky elektrického proudu lze ventil ovládat ručně.
Je nutné uvést pro každou položku samostatně:
- název armatury (typ. evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
DN |
D |
L |
Ví |
D1 |
D2 |
D3 |
a |
f |
d |
n |
zdvih |
15 |
15 |
130 |
88 |
95 |
65 |
47 |
14 |
2 |
14 |
4 |
8 |
25 |
25 |
160 |
88 |
115 |
85 |
68 |
16 |
2 |
14 |
4 |
8 |
40 |
40 |
200 |
110 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
14 |
50 |
50 |
230 |
110 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
17 |
65 |
70 |
290 |
135 |
185 |
145 |
122 |
20 |
3 |
18 |
4 |
23 |
80 |
80 |
310 |
140 |
200 |
160 |
133 |
22 |
3 |
18 |
8 |
29 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
