VENTIL UZAVÍRACÍ

V 30 111 616

PN 16

POUŽITÍ

V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

Teplota (°C)



Tlak (MPa)



120



1,6



200



1,3



300



1



TECHNICKÝ POPIS

Ventil je třmenový. V tělese je zaválcováno sedlo, na které dosedá uzavírací kuželka. Kuželka je otočně spojená s vřetenem. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pro DN 15 - 150 pod kuželku. Pro DN 200 je směr proudění nad kuželku s vnitřním obtokem, který slouží k vytvoření potřebného tlakového spádu.

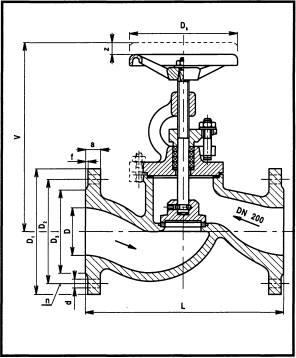

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso, třmen, ucp. víko    šedá litina

Vřeteno, sedlo             korozivzdorná ocel

Kuželka do DN 100 vč.     korozivzdorná ocel

Kuželka od DN 125        uhlíková ocel s návarem těsnící  plochy nerezovou elektrodou

Těsnění vřetene           volí se dle druhu pracovní látky

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060. část 2.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.




OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny (°C)

- skutečný maximální provozní přetlak (MPa)


DN



D



L



V



Z



Di



D2



D3



a



f



d



n



dk



kg



15



15



130



210



16



95



65



47



14



2



14



4



125



3,8



25



25



160



210



16



115



85



68



16



2



14



4



125



5



40



40



200



245



16



150



110



88



18



3



18



4



160



9,7



50



50



230



255



18



165



125



102



20



3



18



4



160



11.7



65



70



290



310



24



185



145



122



20



3



18



4



200



20



80



80



310



325



30



200



160



133



22



3



18



8



200



24



100



100



350



385



38



220



180



158



24



3



18



8



250



41



125



125



400



435



45



250



210



184



26



3



18



8



250



54



150



150



480



475



50



285



240



212



26



3



22



8



315



86



200



200



600



620



76



340



295



268



30



3



22



12



400



167



Údaje tohoto katalogového listu mají pouze informativní charakter!
