VENTIL UZAVÍRACÍ
NÁTRUBKOVÝ
V 10 131 616
PN16
(Nr.kat.201)__________________________
POUŽITÍ
V
základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní
požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Teplota ('C) |
Tlak (MPa) |
20 |
1,6 |
100 |
1,6 |
150 |
1,4 |
200 |
1,25 |
Pro plyny max. 160 °C/max. 0,6 MPa.
TECHNICKÝ
POPIS

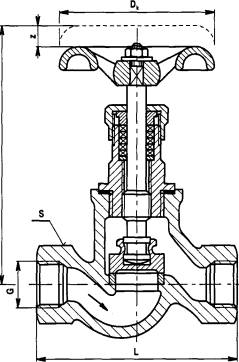

Ventil je hlavicový. Do sedla tělesa dosedá uzavírací
kuželka. Kuželka je uchycena ke vřetenu otočně. Vřeteno je v hlavici utěsněno
ucpávkou. Směr proudění pracovní látky je pod kuželku.
PŘIPOJOVACÍ
A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, hlavice šedá litina
Vřeteno,
kuželka do ON 20 korozivzdorná ocel
Kuželka od DN
25 uhlíková ocel
Kroužky
tělesa korozivzdorná ocel
Těsnění
vřetene ucpávky volí se dle druhu
pracovní látky
ZKOUŠENÍ
Ventil je zkoušen podle DIN 3230.
MONTÁŽ
Ventil je možno montovat do
vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním
kolem.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku
samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba
uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
DN |
G |
L |
V |
Z |
S |
Dk |
kg |
10 |
G 3/8 " |
85 |
112 |
7 |
30 |
64 |
0,6 |
15 |
G 1/2" |
90 |
118 |
9 |
32 |
64 |
0,75 |
20 |
G 3/4" |
100 |
118 |
9 |
41 |
64 |
0,9 |
25 |
G1 " |
120 |
138 |
9 |
46 |
80 |
1,35 |
32 |
G 5/4 " |
140 |
165 |
13 |
55 |
80 |
1,95 |
40 |
G 6/4" |
170 |
185 |
18 |
60 |
100 |
3,15 |
50 |
G 2" |
200 |
198 |
20 |
75 • |
100 |
4,50 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
