VENTIL UZAVÍRACÍ

NÁTRUBKOVÝ

V 10 131 606

PN6

POUŽITI

V základním provedení jako uzavírací orgán pro vodu a vodní páru, pro pracovní tlaky a teploty :

Teplota (°C)



Tlak [MPa]



160



0,6



TECHNICKÝ POPIS

Ventil je hlavicový. Do sedla tělesa dosedá uzavírací kuželka. Vřeteno je v hlavici utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

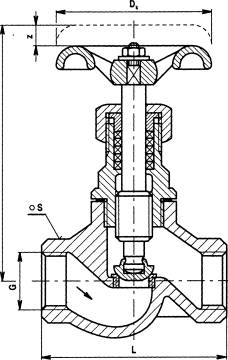

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso                   temperovaná litina

Hlavice, sedlo            mosaz

Vřeteno, kuželka          korozivzdorná ocel

Těsnění vřetene ucpávky   volí se dle druhu pracovní látky

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem



OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny (°C)

- skutečný maximální provozní přetlak (MPa)

DN



G



L



V



Z



S



DN



kg



10



G 3/8 "



60



95



5



22



63



0,46



15



G 1/2 "



70



98



6



27



63



0,5



20



G 3/4 "



90



127



7



32



80



0,82



25



G 1 "



110



140



10



41



100



1.68



40



G 6/4 "



150



200



15



60



125



3,62



50



G 2"



200



218



18



70



160



5,49



Údaje tohoto katalogového listu mají pouze informativní charakter!
