KLAPKA ZPĚTNÁ
BEZPŘÍRUBOVÁ
ZRK 2; ZRK 3
PN 10 -40 |
POUŽITÍ
Jako uzavírací armatura proti zpětnému proudění tekutin, par a plynů.
Teplota [°C] |
Tlak [Mpa] |
ZRK2 |
ZRK3 |
20 |
4,0 |
4,0 |
100 |
3,5 |
3,7 |
200 |
3,0 |
3,3 |
250 |
2,6 |
3,2 |
300 |
2,4 |
3,0 |
350 |
2,0 |
2,8 |
400 |
- |
2,7 |
450 |
- |
2,6 |
TECHNICKÝ POPIS
Zpětná klapka samočinně zabraňuje zpětnému proudění provozního média. Směr proudění provozního média je ve směru otevírání talíře, který je zavěšen v tělese klapky. Talíř je do sedla přitlačován zpětným tokem média nebo pružinou (na objednávku).
PŘIPOJOVACÍ A PRACOVNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, závěs uhlíková ocel
Talíř ZRK 2 - korozivzdorná ocel (bez Mo)
ZRK 3 - korozivzdorná ocel
Těsnící plocha standard kov/kov
NBR (voda, min. olej, topný olej) -30 až 90 °C
EPDM (horká voda, pára) -50 až 150 °C
- Těsnící “O” kroužky nutné pro vyšší a nižší teploty
FKM (minerální olej, paliva) -25 až 200 °C
PTFE (téměř všechna média) -190 až 200°C
Pružina korozivzdorná ocel
OVLÁDÁNÍ
Uzavírání probíhá samočinně.
|
MONTÁŽ
K usnadnění montáže slouží závěsný hák. U potrubí vodorovného nebo šikmého se zpětná klapka namontuje tak, aby osa klapky byla přibližně ve směru působení tíhové síly, se závěsným hákem v horní poloze.
ZKOUŠENÍ
Zpětná klapka je zkoušena podle ČSN 13 3060, případně DIN 3230, díl 3, průsak 1.
OBJEDNÁVÁNÍ
Je nutné uvést každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN) v mm
- druh provozního média
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
Kv = objemový průtok (m3 /h)
|
|

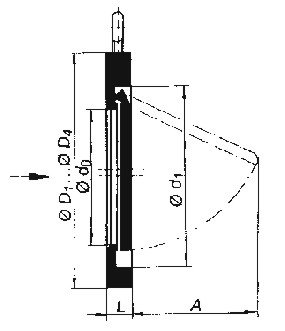

D1 pro PN 10, D2 pro PN 16, D3 pro PN 25, D4 pro
PN 40
DN |
L |
D1 |
D2 |
D3 |
D4 |
d0 |
d1 |
A |
kv |
Otevírací
tlaky kuželky [Pa] |
kg |
Směr
toku |
|
s
pružinou |
|
s
pružinou |
|
|
|
|
50 |
20 |
108 |
108 |
108 |
108 |
26 |
62 |
42 |
27 |
~
0 |
1500 |
800 |
2300 |
1,3 |
65 |
20 |
127 |
127 |
127 |
127 |
38 |
78 |
55 |
55 |
~
0 |
1500 |
800 |
2300 |
1,6 |
80 |
20 |
142 |
142 |
142 |
142 |
42 |
95 |
60 |
67 |
~
0 |
1500 |
800 |
2300 |
1,9 |
100 |
20 |
162 |
162 |
168 |
168 |
70 |
118 |
80 |
180 |
~
0 |
1500 |
800 |
2300 |
2,3 |
125 |
21 |
193 |
193 |
193 |
193 |
92 |
140 |
100 |
420 |
~
0 |
1000 |
800 |
1800 |
3,4 |
150 |
22 |
218 |
218 |
224 |
224 |
114 |
172 |
120 |
640 |
~
0 |
1000 |
800 |
1800 |
4,5 |
200 |
29 |
275 |
275 |
285 |
290 |
143 |
228 |
155 |
900 |
~
0 |
1000 |
1200 |
2200 |
8,5 |
250 |
34 |
329 |
329 |
340 |
352 |
185 |
271 |
200 |
1400 |
~
0 |
1000 |
1200 |
2200 |
13,0 |
300 |
38 |
378 |
384 |
400 |
418 |
214 |
296 |
232 |
1900 |
~
0 |
1000 |
1200 |
2200 |
20,0 |
350 |
44 |
438 |
444 |
457 |
|
263 |
360 |
271 |
2700 |
~
0 |
1000 |
1500 |
2500 |
26,0 |
400 |
51 |
489 |
495 |
514 |
|
305 |
405 |
310 |
3800 |
~
0 |
1000 |
1600 |
2600 |
36,0 |
450 |
60 |
539 |
555 |
571 |
|
342 |
440 |
360 |
6400 |
~
0 |
1000 |
1600 |
2600 |
61,0 |
500 |
64 |
594 |
617 |
626 |
|
400 |
500 |
400 |
10000 |
~
0 |
1000 |
2200 |
3200 |
85,0 |
600 |
70 |
695 |
733 |
733 |
|
458 |
576 |
480 |
17000 |
~
0 |
1000 |
2400 |
3400 |
150,0 |
700 |
75 |
810 |
804 |
833 |
|
540 |
660 |
585 |
26000 |
~
0 |
1000 |
2800 |
3800 |
210,0 |
800 |
90 |
917 |
911 |
942 |
|
620 |
766 |
650 |
43000 |
~
0 |
1000 |
3300 |
4300 |
330,0 |
900 |
95 |
1017 |
1011 |
1042 |
|
690 |
860 |
700 |
70000 |
~
0 |
1000 |
3700 |
4700 |
460,0 |
1000 |
125 |
1128 |
1128 |
1154 |
|
780 |
956 |
900 |
90000 |
~
0 |
1000 |
4200 |
5200 |
690,0 |
|
|
|
|
