KLAPKA ZPĚTNÁ BEZPŘÍRUBOVÁ
 ZRK 1

PN 10 -40
POUŽITÍ
Jako uzavírací armatura proti zpětnému proudění tekutin, par a plynů.

Teplota [°C] Tlak
20 4,0
100 3,5
200 3,0
250 2,6
300 2,4
350 2,0


TECHNICKÝ POPIS
Zpětná klapka samočinně zabraňuje zpětnému proudění provozního média. Směr proudění provozního média je ve směru otevírání talíře, který je zavěšen v tělese klapky. Talíř je do sedla přitlačován zpětným tokem média nebo pružinou (na objednávku).

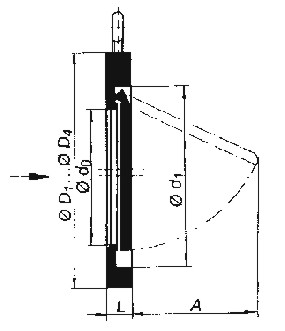

PŘIPOJOVACÍ A PRACOVNÍ ROZMĚRY
Jsou uvedeny v tabulce.

MATERIÁL
Těleso, závěs uhlíková ocel
Talíř ZRK 1 - uhlíková ocel
ZRK 1-S - korozivzdorná ocel (DN 200-1000)
Těsnící plocha standard kov/kov
NBR (voda, min. olej, topný olej) -30 až 90 °C
EPDM (horká voda, pára) -50 až 150 °C
- Těsnící “O” kroužky nutné pro vyšší a nižší teploty
FKM (minerální olej, paliva) -25 až 200 °C
PTFE (téměř všechna média) -190 až 200°C
Pružina korozivzdorná ocel

OVLÁDÁNÍ
Uzavírání probíhá samočinně.




MONTÁŽ
K usnadnění montáže slouží závěsný hák. U potrubí vodorovného nebo šikmého se zpětná klapka namontuje tak, aby osa klapky byla přibližně ve směru působení tíhové síly, se závěsným hákem v horní poloze.

ZKOUŠENÍ
Zpětná klapka je zkoušena podle ČSN 13 3060, případně DIN 3230, díl 3, průsak 1.

OBJEDNÁVÁNÍ
Je nutné uvést každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN) v mm
- druh provozního média
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
Kv = objemový průtok (m3/h)

D1 pro PN 10, D2 pro PN 16, D3 pro PN 25, D4 pro PN 40

DN L D1 D2 D3 D4 d0 d1 A kv Otevírací tlaky kuželky [Pa] kg
Směr toku
  s pružinou   s pružinou

50 20 108 108 108 108 26 62 42 27 ~ 0 1500 800 2300 1,3
65 20 127 127 127 127 38 78 55 55 ~ 0 1500 800 2300 1,6
80 20 142 142 142 142 42 95 60 67 ~ 0 1500 800 2300 1,9
100 20 162 162 168 168 70 118 80 180 ~ 0 1500 800 2300 2,3
125 21 193 193 193 193 92 140 100 420 ~ 0 1000 800 1800 3,4
150 22 218 218 224 224 114 172 120 640 ~ 0 1000 800 1800 4,5
200 29 275 275 285 290 143 228 155 900 ~ 0 1000 1200 2200 8,5
250 34 329 329 340 352 185 271 200 1400 ~ 0 1000 1200 2200 13,0
300 38 378 384 400 418 214 296 232 1900 ~ 0 1000 1200 2200 20,0
350 44 438 444 457   263 360 271 2700 ~ 0 1000 1500 2500 26,0
400 51 489 495 514   305 405 310 3800 ~ 0 1000 1600 2600 36,0
450 60 539 555 571   342 440 360 6400 ~ 0 1000 1600 2600 61,0
500 64 594 617 626   400 500 400 10000 ~ 0 1000 2200 3200 85,0
600 70 695 733 733   458 576 480 17000 ~ 0 1000 2400 3400 150,0
700 75 810 804 833   540 660 585 26000 ~ 0 1000 2800 3800 210,0
800 90 917 911 942   620 766 650 43000 ~ 0 1000 3300 4300 330,0
900 95 1017 1011 1042   690 860 700 70000 ~ 0 1000 3700 4700 460,0
1000 125 1128 1128 1154   780 956 900 90000 ~ 0 1000 4200 5200 690,0
