POUŽITÍ
V základním provedení jako samočinný orgán zamezující zpětnému proudění pracovní látky. Je určen pro vodu a pro vzduch, pro pracovní tlaky a teploty:
Zpětná klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.
TECHNICKÝ POPIS
Zpětná klapka je bezpřírubová.,Protékající kapalina otevírá ohebnou klapku. Směr proudění pracovní látky je na klapku tak, aby ji odtlačoval. Při zpětném rázu je ohebná klapka přitlačována na těsnící plochu v sedle tělesa.

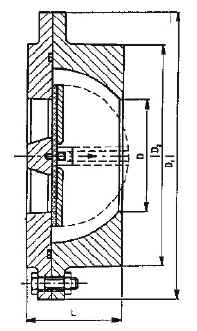

PŘIPOJOVACÍ A PRACOVNÍ ROZMĚRY
Jsou uvedeny v tabulce. Stažení mezi příruby PN 16 pomocí šroubů a těsnění.
MATERIÁL
Těleso, víko, talíř klapky šedá litina
Závěs pryž
Klapka pogumovaná
Těsnění bezazbestový materiál
ZKOUŠENÍ
Zpětná klapka je zkoušena podle ČSN 13 3060, část 2.
|
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrub. Proudění provozní tekutiny musí být shodné se šipkou na tělese klapky.
OVLÁDÁNÍ
Samočinné, tlakem pracovní látky na na ohebnou klapku, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.
OBJEDNÁVÁNÍ
Je nutné uvést každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chem. složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
|
|
| DN |
D |
L |
D3 |
kg |
| 40 |
40 |
33 |
88 |
1,2 |
| 50 |
50 |
43 |
102 |
1,8 |
| 65 |
70 |
46 |
122 |
2,5 |
| 80 |
80 |
64 |
138 |
3,5 |
| 100 |
100 |
64 |
158 |
5,0 |
| 125 |
125 |
70 |
188 |
7,0 |
| 150 |
150 |
76 |
212 |
9,0 |
| 200 |
200 |
89 |
268 |
16,0 |
| 250 |
250 |
114 |
320 |
25,0 |
|
