VENTIL ZPĚTNÝ
BEZPŘÍRUBOVÝ
C 09 402 040
PN40 |
POUŽITÍ
V základním provedení jako samočinný orgán zamezující zpětnému proudění pracovní látky. Je určen pro vodu a vodní páru a jiné kapaliny. Je možno ho použít jako ventil přetlakový, zavzdušňovací, do sacích košů čerpadel a dalších podobných provozů, pro pracovní tlaky a teploty:
Teplota
[°C] |
Tlak |
-50 |
4 |
200 |
4 |
300 |
3,2 |
400 |
2,5 |
Zpětný ventil není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.
TECHNICKÝ POPIS
Těleso je bez připojovacích přírub, nákružek na vnějším průměru slouží pro vystředění ventilu v přírubovém spoji a spojovacími šrouby. Uvnitř tělesa je vytvořeno sedlo a žebra, sloužící k vedení kuželky a uchycení opěrné desky. Pružina je opřena o opěrnou desku a dotlačuje kuželku do sedla v tělese. Směr proudění pracovní látky je pod kuželkou.
PŘIPOJOVACÍ A PRACOVNÍ ROZMĚRY

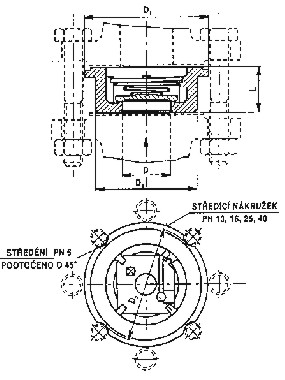

Jsou uvedeny v tabulce
MATERIÁL
Těleso, kuželka korozivzdorná ocel
Pružina, deska korozivzdorná ocel
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do potrubí v libovolné poloze.
|
OVLÁDÁNÍ
Samočinné, tlakem pracovní látky na kuželku, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.
OBJEDNÁVÁNÍ
Je nutné uvést každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chem. složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
Kv = objemový průtok (m3/h)
z = ztrátový součinitel
|
|
DN |
D |
L |
D1 |
D2 |
D3 |
|
kv |
Otevírací
tlaky kuželky [Pa] |
kg |
standard |
bez
pružiny |
Směr
toku |
|
|
|
|
15 |
15 |
16 |
52 |
43,5 |
40 |
5,88 |
4,77 |
2500 |
1500 |
1500 |
400 |
0,15 |
25 |
25 |
22 |
72 |
63,5 |
52 |
6,97 |
11,03 |
3000 |
2000 |
1500 |
400 |
0,28 |
40 |
40 |
31,5 |
93 |
86,5 |
74 |
7,6 |
22,63 |
2500 |
1500 |
2000 |
600 |
0,65 |
50 |
50 |
40 |
108 |
96,5 |
92 |
6,95 |
38,2 |
2000 |
1500 |
1500 |
800 |
1 |
65 |
70 |
46 |
128 |
116,5 |
113 |
8,6 |
68,8 |
3000 |
2000 |
2000 |
1000 |
1,9 |
80 |
80 |
50 |
143 |
132,5 |
132 |
11,7 |
78,6 |
3000 |
2000 |
1500 |
1500 |
2,9 |
|
|
|
|
