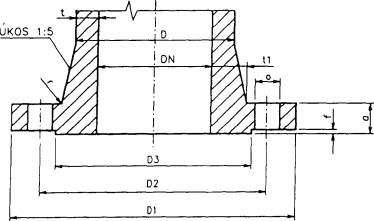

Tlakové tvarovky přírubové
jsou opatřeny tlakovými přírubami, které odpovídají dřívější ČSN 1041 a z hlediska připojení jsou zaměnitelné s přírubami dle ČSN 13 2011
Zkratky v tabulce:
VP – vnější průměr; TS – tloušťka stěny; PP – průměr příruby; PR – průměr roztečný;
P – počet; Z – závit
PO – průměr otvorů; PM – průměr; V – výška, PZ – poloměr zaoblení
jmenovitá
světlost |
TROUBA |
PŘÍRUBA |
TĚS.
LIŠTA |
PŘECHOD |
||||||||||||
VP |
T |
PP |
PR |
ŠROUBY |
T |
PM |
V |
T |
PZ |
|||||||
P |
Z |
PO |
||||||||||||||
DN |
D |
t |
D1 |
D2 |
n |
M |
0 |
a |
D3 |
f |
t1 |
r |
||||
40 |
55 |
7,5 |
150 |
110 |
4 |
16 |
18 |
18 |
88 |
3 |
14 |
5 |
||||
50 |
65 |
7,5 |
165 |
125 |
4 |
16 |
18 |
20 |
102 |
3 |
15 |
5 |
||||
60 |
76 |
8 |
175 |
135 |
4 |
16 |
18 |
20 |
112 |
3 |
15 |
5 |
||||
80 |
97 |
8,5 |
200 |
160 |
4 |
16 |
18 |
22 |
138 |
3 |
17 |
6 |
||||
100 |
118 |
9 |
220 |
180 |
8 |
16 |
18 |
22 |
158 |
3 |
17 |
6 |
||||
125 |
144 |
9,5 |
250 |
210 |
8 |
16 |
18 |
24 |
188 |
3 |
18 |
6 |
||||
150 |
170 |
10 |
285 |
240 |
8 |
'20 |
23 |
24 |
212 |
3 |
18 |
6 |
||||
175 |
197 |
11 |
315 |
270 |
8 |
20 |
23 |
26 |
242 |
3 |
20 |
8 |
||||
200 |
222 |
11 |
340 |
295 |
8 |
20 |
23 |
26 |
268 |
3 |
20 |
8 |
||||
250 |
274 |
12 |
395 |
350 |
12 |
20 |
23 |
28 |
320 |
3 |
21 |
8 |
||||
300 |
326 |
13 |
445 |
400 |
12 |
20 |
123 |
28 |
370 |
4 |
21 |
8 |
||||
Průměr a počet otvorů pro šrouby, jakož i roztečný průměr a poloha otvorů souhlasí pro příruby PN 10 dle ČSN 13 1060 a přírubami DIN 2501, část 1 s doporučením ISO - R 13. U DN 80 je počet otvorů 4 oproti 8 požadovanými ČSN 13 1060; DN 60 příslušná ČSN 13 1060 neuvádí (v normě je uveden DN 65).
