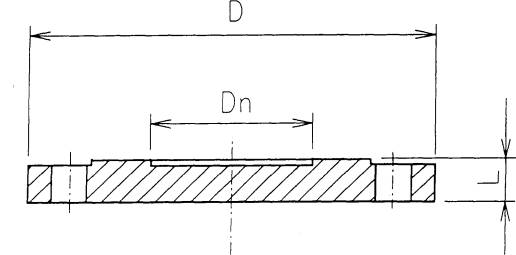

SLEPÉ PŘÍRUBY X
DN |
d |
D |
L |
Hmotnost [kg] |
40 |
40 |
150 |
21 |
2,5 |
50 |
50 |
165 |
23 |
3,2 |
60 |
60 |
175 |
23 |
3,7 |
80 |
80 |
200 |
25 |
5,5 |
100 |
100 |
220 |
25 |
6,3 |
125 |
125 |
250 |
27 |
8,9 |
150 |
150 |
285 |
27 |
11,5 |
200 |
200 |
340 |
31 |
19,2 |
250 |
250 |
395 |
33 |
27,6 |
300 |
300 |
445 |
34 |
36,5 |
Slepé příruby X odpovídají dřívější ČSN 1041 a z hlediska připojení jsou zaměnitelné se zaslepovacími přírubami dle ČSN 13 2082. Průměr a počet otvorů pro šrouby, jakož i roztečný průměr a poloha otvorů souhlasí s přírubami pro PN 10 dle ČSN 13 1060 a s přírubami dle DIN 2501, část 1, s doporučením ISO - R 13.
