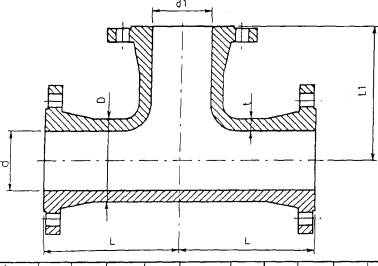

PŘÍRUBOVÉ TVAROVKY S PŘÍRUBOVOU ODBOČKOU T
DN |
d |
1 |
D |
L |
d1 |
L1 |
hmot. (kg] |
DN |
d |
t |
D |
L |
d1 |
L1 |
hmot. [kg] |
||||||||
50/50 |
50 |
7,5 |
65 |
150 |
50 |
150,0 |
13,0 |
200/60 |
200 |
11,0 |
222 |
300 |
60 |
230,0 |
63,0 |
||||||||
60/50 |
60 |
8,0 |
76 |
160 |
50 |
155,0 |
14,5 |
200/80 |
200 |
11,0 |
222 |
300 |
80 |
240,0 |
65,0 |
||||||||
60/60 |
60 |
8.0 |
76 |
160 |
60 |
160,0 |
15.5 |
200/100 |
200 |
11,0 |
222 |
300 |
100 |
250,0 |
66,0 |
||||||||
80/40 |
80 |
7.5 |
97 |
180 |
40 |
160,0 |
19.0 |
200/125 |
200 |
11,0 |
222 |
300 |
125 |
262,55 |
69,0 |
||||||||
80/50 |
80 |
8.5 |
97 |
180 |
50 |
165.0 |
20,0 |
200/150 |
200 |
11,0 |
222 |
300 |
150 |
275,0 |
72,0 |
||||||||
80.60 |
80 |
8,5 |
97 |
180 |
60 |
170,0 |
20,5 |
200/200 |
200 |
11,0 |
222 |
300 |
200 |
300,0 |
l79,5 |
||||||||
80,80 |
80 |
8,5 |
97 |
180 |
80 |
180,0 |
23,0 |
250/50 |
250 |
12,0 |
274 |
350 |
50 |
250,0 |
90,5 |
||||||||
100/50 |
100 |
9.0 |
118 |
200 |
50 |
175,0 |
24,0 |
250/60 |
250 |
12,0 |
274 |
350 |
60 |
255,0 |
91,0 |
||||||||
100/60 |
100 |
9.0 |
118 |
200 |
50 |
180,0 |
24,5 |
250/80 |
250 |
12,0 |
274 |
350 |
80 |
265,0 |
93,0 |
||||||||
100/80 |
100 |
9,0 |
118 |
200 |
80 |
190,0 |
26,5 |
250/100 |
250 |
12,0 |
274 |
350 |
100 |
275,0 |
94,0 |
||||||||
100/100 |
100 |
9,0 |
118 |
200 |
100 |
200,0 |
28,0 |
250/125 |
250 |
12,0 |
274 |
350 |
125 |
287,5 |
97,5 |
||||||||
125/50 |
125 |
9.5 |
144 |
225 |
50 |
187,5 |
32,0 |
250/150 |
250 |
12,0 |
274 |
350 |
150 |
300 |
100,0 |
||||||||
125/60 |
125 |
9.5 |
144 |
225 |
60 |
192,5 |
32.5 |
250/200 |
250 |
12,0 |
274 |
350 |
200 |
325 |
107,0 |
||||||||
125/80 |
125 |
9.5 |
144 |
225 |
80 |
202,5 |
35.0 |
250/250 |
250 |
12,0 |
274 |
350 |
250 |
350,0 |
116,5 |
||||||||
125/100 |
125 |
9,5 |
144 |
225 |
100 |
212,5 |
36,0 |
300/50 |
300 |
13,0 |
326 |
400 |
50 |
275,0 |
121,0 |
||||||||
125/125 |
125 |
9,5 |
144 |
225 |
125 |
225,0 |
39,0 |
300/60 |
300 |
13,0 |
326 |
400 |
60 |
280,0 |
121,5 |
||||||||
150/50 |
150 |
10.0 |
170 |
250 |
50 |
200,0 |
40,5 |
300/80 |
300 |
13,0 |
326 |
400 |
80 |
290,0 |
123,5 |
||||||||
1 50/60 |
150 |
10.0 |
170 |
250 |
60 |
205,0 |
41,0 |
300/100 |
300 |
13,0 |
326 |
400 |
100 |
300,0 |
124,5 |
||||||||
150/80 |
150 |
10,0 |
170 |
250 |
80 |
215,0 |
43,5 |
300/125 |
300 |
13,0 |
326 |
400 |
125 |
312,5 |
27,5 |
||||||||
150/100 |
150 |
0,0 |
170 |
250 |
100 |
225,0 |
44,5 |
300/150 |
300 |
13,0 |
326 |
400 |
150 |
325 |
30,0 |
||||||||
150/125 |
1501 |
10.0 |
170 |
250 |
125 |
37,5 |
47,5 |
300/200 |
300 |
13,0 |
326 |
400 |
200 |
350 |
36,5 |
||||||||
150/150 |
150 |
10,0 |
170 |
250 |
150 |
50,0 |
51,0 |
300/250 |
300 |
13,0 |
326 |
400 |
250 |
375,0 |
145 |
||||||||
200/50 |
200 |
11.0 |
222 |
300 |
50 |
225 |
62,5 |
300/300 |
300 |
13,0 |
326 |
400 |
300 |
400 |
155 |
||||||||
Přírubové tvarovky s přírubovou odbočkou T odpovídají dřívější ČSN 1041 až hlediska připojení jsou zaměnitelné s přírubovými tvarovkami dle ČSN 13 2050. Průměr a počet otvorů pro šrouby, jakož i roztečný průměr a poloha otvorů souhlasí u přírub pro PN 10 dle ČSN 13 1060 a s přírubami dle DIN 2501, část 1, s doporučením ISO - R 13. U DN 80 je počet otvorů 4 oproti 8 požadovanými ČSN 13 1060.
