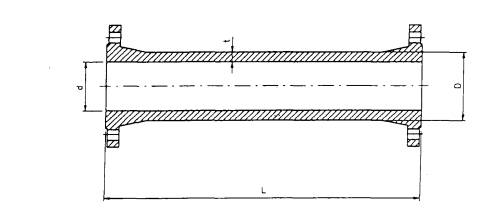

TROUBY PŘÍRUBOVÉ TP
DN |
d |
t |
D |
L |
hmotnost 1 ks příruby [kg] |
hmotnost 1 m trouby [kg] |
50 |
50 |
7,5 |
65 |
100 - 1000 |
2,43 |
9,82 |
60 |
60 |
8 |
76 |
2,66 |
12,4 |
|
80 |
80 |
8,5 |
97 |
3,76 |
17,1 |
|
100 |
100 |
9 |
118 |
4,07 |
22,3 |
|
125 |
125 |
9,5 |
144 |
5,55 |
29,1 |
|
150 |
150 |
10 |
170 |
6,65 |
36,4 |
|
200 |
200 |
11 |
222 |
9,55 |
52,9 |
|
250 |
250 |
12 |
274 |
12,6 |
71,6 |
|
300 |
300 |
13 |
326 |
13,6 |
92,7 |
Délka L trubek přírubových TP je v řadě: 100, 150, 200, 250, 300, 350, 400, 500, 600 a 1000 mm.
Trouby přírubové TP odpovídají dřívější ČSN 1041 a z hlediska připojení jsou zaměnitelné s tvarovkami dle ČSN 13 2016. Průměr a počet otvorů pro šrouby, jakož i roztečný průměr a poloha otvorů souhlasí u přírub pro PN 10 ČSN 13 1060 s přírubami dle DIN 2501, část 1, s doporučením ISO - R 13. U DN 80 je počet otvorů 4 oproti 8 požadovanými ČSN 13 1060.
