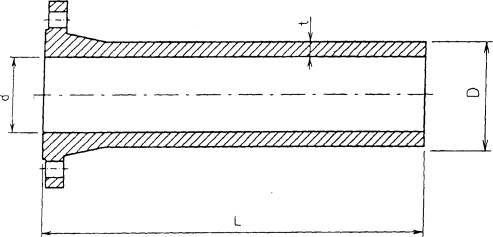

TVAROVKY PŘÍRUBOVÉ F
DN |
d |
t |
D |
L |
Hmotnost [kg] |
40 |
40 |
7,5 |
55 |
600 |
7,5 |
50 |
50 |
7,5 |
65 |
600 |
9 |
60 |
60 |
8 |
76 |
600 |
11 |
80 |
80 |
8,5 |
97 |
600 |
15,5 |
100 |
100 |
9 |
118 |
600 |
19 |
125 |
125 |
9,5 |
144 |
600 . |
25,5 |
150 |
150 |
10 |
170 |
600 |
31,5 |
200 |
200 |
11 |
220 |
600 |
45,5 |
225 |
225 |
11,5 |
248 |
600 |
. 55 |
250 |
250 |
12 |
274 |
600 |
61 |
300 |
300 |
13 |
326 |
600 |
76 |
Tvarovky přírubové F odpovídají dřívější ČSN 1041. Průměr a počet otvorů, jakož i roztečný průměr otvorů a jejich poloha souhlasí u přírub pro PN 10 s přírubami dle ČSN 13 1060 a s přírubami dle DIN 2501, část 1, s doporučením ISO - R 13. U DN 80 je počet otvorů 4 oproti 8 požadovanými ČSN 13 1060;
DN 60 příslušná ČSN 13 1060 neuvádí (v normě je uveden DN 65).
Vedle výše uvedené typové řady jsou vyráběny i tvarovky přírubové F DN 80
a DN 100, které odpovídají z hlediska připojení ČSN 13 2022.
