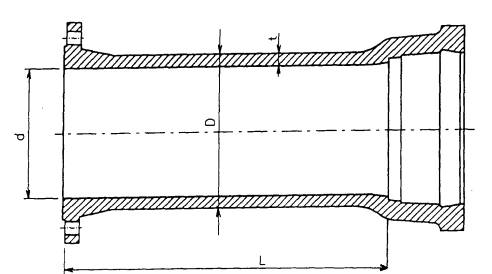

TVAROVKY PŘÍRUBOVÉ E

DN



d



t



D



L



Hmotnost

[kg]



40



40



7,5



55



300



8,5



50



50



7,5



65



300



11,0



60



60



8,0



76



300



13,0



80



80



8,5



97



300



17,5



100



100



9,0



118



300



20,0



125



125



9,5



144



300



26,5



150



150



10,0



170



300



32,5



175



175



11,0



197



300



40,5



200



200



11,0



222



300



47,0



225



225



11,5



248



300



55,0



250



250



12,0



274



300



63,0



300



300



13,0



326



300



78,5



Tvarovky přírubové E odpovídají dřívější ČSN 1041. Vedle typové řady jsou vyrá­běny i zaměnitelné tvarovky přírubové E v DN 80 a DN 100, které odpovídají z hlediska připojení ČSN 13 2021.

Průměr a počet otvorů, jakož i roztečný průměr otvorů souhlasí u přírub pro PN 10 dle ČSN 13 1060 a s přírubami dle DIN 2501, část 1, s doporučením ISO- R 13. U DN 80 je počet děr 4 oproti 8 požadovaným ČSN 13 1060.
