Tlakové tvarovky hrdlové

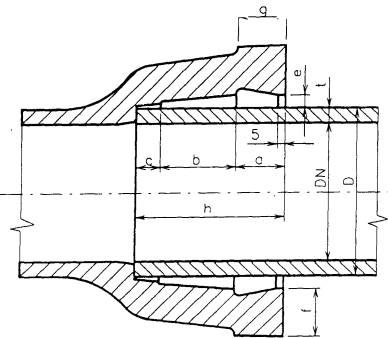

jsou opatřeny hrdly, jejichž rozměry vyplývají z následujícího náčrtku a tabulky
jmenovitá
světlost |
TROUBA |
HRDLO |
||||||||
vnější
průměr. |
tloušťka
stěny |
výška
olova |
výška
provazce |
Výška
centr. kroužku |
hloubka
hrdla h=a+b+c |
tloušťka |
tloušťka líce hrdla |
šířka obruby |
||
DN |
D |
t |
a |
b |
c |
h |
e |
f |
g |
|
40 |
55 |
7,5 |
25 |
37 |
12 |
74 |
7 |
27,5 |
25 |
|
50 |
65 |
7,5 |
25 |
40 |
12 |
77 |
7,5 |
28 |
25 |
|
60 |
76 |
8 |
26 |
41 |
13 |
80 |
7,5 |
29 |
26 |
|
80 |
97 |
8,5 |
27 |
44 |
13 |
84 |
7,5 |
30 |
27 |
|
100 |
: 118 |
9 |
28 |
47 |
13 |
88 |
7,5 |
30 |
28 |
|
125 |
144 |
9,5 |
29 |
48 |
14 |
91 |
7,5 |
31 |
29 |
|
150 |
170 |
10 |
30 |
49 |
15 |
94 |
7,5 |
32 |
30 |
|
175 |
197 |
11 |
30 |
51 |
16 |
97 |
7,5 |
33 |
30 |
|
200 |
222 |
11 |
30 |
53 |
17 |
100 |
8 |
34 |
30 |
|
250 |
274 |
12 |
31 |
53 |
18 |
102 |
8,5 |
36 |
31 |
|
300 |
326 |
13 |
32 |
53 |
20 |
105 | |
8,5 |
38 |
32 |
|
