NOŽOVÁ ŠOUPATA
RBR-HC
Pokyny k údržbě

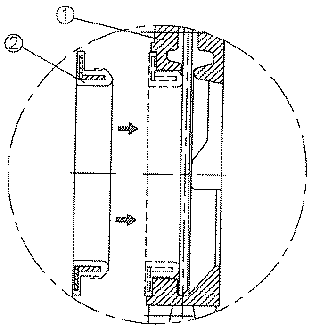

Výměna sedlových kroužků
v tělese

Seznam dílů
1 Těleso
2 Těsnící kroužek v tělesu

Postup:

1. Vyjměte sedlový kroužek v tělese pomocí šroubováku

2. Vyčistěte sedlovou drážku

3. Namontujte nový sedlový kroužek natlačením pomocí
   gumového kladiva

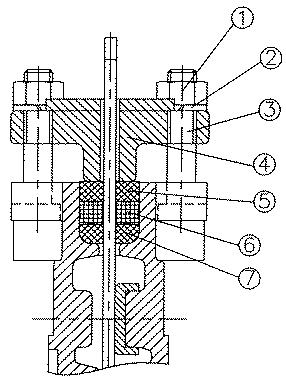

 Výměna těsnění

Seznam dílů

1 Matice
2 Podložka
3 Šroub
4 Ucpávkové víko
5-6-7 Těsnění



Výměna těsnění - postup

1. Vyjměte šrouby, matice a podložky č. 1, 2, 3

2. Vysuňte víko ucpávky č.4 vzhůru

3. Vyjměte těsnění č. 5, 6, 7

4. Vložte nové těsnění č. 7

5. Zatlačte ho pomocí víka ucpávky č. 4

6. Vložte těsnění č. 6

7. Vložte těsnění č. 5

8. Nasuňte víko ucpávky č. 4 směrem dolů

9. Namontujte šrouby, matice a podložky č. 1, 2, 3
