KOHOUT KUŽELOVÝ
PŘÍMÝ
K 20 138 525 PN25
POUŽITI
V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní plyny
a těkavé látky, pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak [MPa] |
200 |
2,5 |
300 |
2 |
TECHNICKÝ POPIS
Kohout je ucpávkový. Kužel je do tělesa pňtlačován ucpávkou a přesuvnou matici. Průtok kuželem je označen rýhou na
čelní ploše čtyřhranu stopky kužele. Směr proudění pracovní látky je libovolný.

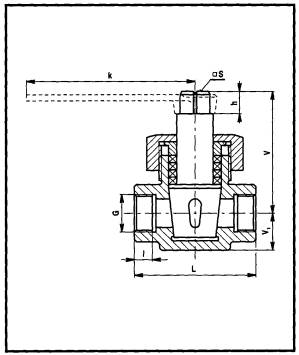

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso uhlíková ocel Kužel mosaz
ZKOUŠENÍ
Kohout je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Kohout je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Kohout se ovládá ručním klíčem na čtyřhrany (čsn 23 0640). Klíč není součástí dodávky kohoutu, je nutná samostatná objednávka.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- materiál tělesa a kužele
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ("C)
- skutečný maximální provozní přetlak (MPa)
DN |
G |
L |
V |
V1 |
l |
S |
h |
k |
kg |
10 |
G 3/8" |
70 |
80 |
26 |
18 |
12 |
11 |
116 |
1,5 |
15 |
G 1/2 " |
80 |
111 |
29 |
20 |
17 |
14 |
138 |
2,4 |
20 |
G 3/4" |
80 |
111 |
29 |
20 |
17 |
14 |
138 |
2,5 |
25 |
G1 • |
110 |
131 |
38 |
22 |
22 |
16 |
160 |
6 |
32 |
G 5/4" |
130 |
138 |
41 |
23 |
24 |
16 |
170 |
7,2 |
