KOHOUT KUŽELOVÝ
TROJCESTNÝ, S TOPNÝM PLÁŠTĚM, S PRŮCHODEM „L"
K 60 318 610 pn10
KOHOUT KUŽELOVÝ
TROJCESTNÝ, S TOPNÝM PLÁŠTĚM, S PRŮCHODEM „T"
K 60 418 610 pn10
POUŽITÍ
Jako střídací uzavírací orgán pro snadno tuhnoucí látky (dehet, parafín, naftalín apod.), které vyžadují vytápění armatury, pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak [MPa] |
120 |
1 |
Vyhřívání tělesa kohoutu je možno provádět parou, horkou vodou nebo olejem o pracovním přetlaku 0,4 MPa a nejvyšší pracovní teplotě 150'C.
TECHNICKÝ POPIS
Kohout je ucpávkový. Kužel je do tělesa přitlacován ucpávkovým víkem. Pro přesné seřízení polohy kužele, případně pro jeho nadzdvihnutí,
slouží odtlaéovací šroub. Těleso kohoutu má topný plást, který je opatřen čtyřmi otvory pro přívod a odvod topné látky. Průtok kuželem
je označen rýhou na čelní ploše čtyřhranu stopky kužele. Směr proudění pracovní látky je libovolný.

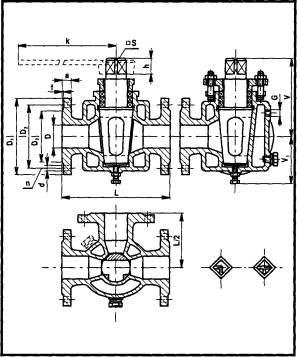

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, kužel šedá litina
ZKOUŠENÍ
Kohout je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Kohout je možno montovat do vodorovného i svislého potrubí. Přívod a odvod topné látky musí být připojeny na protilehlých
stranách, přičemž je třeba zajistit spolehlivé odvádění kondenzátu z topného pláště.
OVLÁDÁNÍ
Kohout se ovládá ručním klíčem na čtyřhrany (čsn 23 0640). Klíč není součástí dodávky kohoutu, je nutná samostatná objednávka.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- materiál tělesa a kužele
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složeni")
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
V1 |
D1 |
D2 |
D3 |
a |
f |
d |
n |
G |
S |
h |
k |
kg |
65 |
70 |
290 |
210 |
131 |
185 |
145 |
122 |
20 |
3 |
18 |
4 |
G 3/4" |
46 |
26 |
260 |
42,8 |
80 |
80 |
310 |
225 |
142 |
200 |
160 |
138 |
22 |
3 |
18 |
8 |
G 3/4" |
46 |
26 |
325 |
75 |
100 |
100 |
350 |
270 |
180 |
220 |
180 |
158 |
24 |
3 |
18 |
8 |
G 1" |
60 |
34 |
325 |
91,5 |
125 |
125 |
400 |
325 |
202 |
250 |
210 |
188 |
26 |
3 |
18 |
8 |
G 1" |
60 |
45 |
415 |
125,5 |
150 |
150 |
480 |
385 |
245 |
280 |
240 |
212 |
26 |
3 |
22 |
8 |
G1" |
80 |
45 |
415 |
|
