KOHOUT KUŽELOVÝ
TROJCESTNÝ, S PRŮCHODEM „L"
K 30 318 616 pn16 K 30 318 716 pn16
KOHOUT KUŽELOVÝ
TROJCESTNÝ, S PRŮCHODEM „T"
K 30 418 616 pn16 K 30 418 716 pn16
POUŽITÍ
V základním provedení jako střídací uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek
i pro jiné neagresivní kapaliny a plyny (naftu, petrolej, látky nebezpečné a zdraví škodil ve - nutno projednat s výrobcem),
pro pracovní tlaky a teploty:
Teplota [°C] |
Tlak [MPa] |
120 |
1,6 |
TECHNICKÝ POPIS
Kohout je ucpávkový. Kužel je do tělesa přitlacován ucpávkovým víkem. Pro přesné seřízení polohy kužele,
případně pro jeho nadzdvihnutí, slouží odtlaéovacf šroub. Průtok kuželem je označen rýhou na čelní ploše čtyřhranu
stopky kužele. Směr proudění pracovní látky je libovolný.

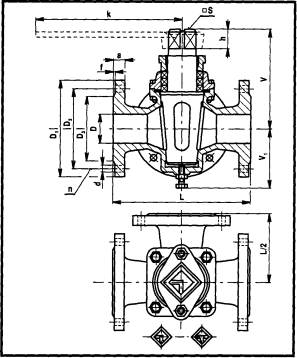

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
K 30 318 616 šl/šl, K 30 418 616 ŠI/ŠI
Těleso, kužel šedá litina
K 30 318 616 šl/ms, K 30 418 616 šl/ms
Těleso šedá litina
Kužel mosaz
K 30 318 716 br/br, K 30 418 716 br/br
Těleso, kužel bronz/bronz
ZKOUŠENÍ
Kohout je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Kohout je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Kohout se ovládá ručním klíčem na čtyřhrany (ČSN 23 0640). Klíč není součástí dodávky kohoutu, je nutná samostatná objednávka.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- materiál tělesa a kužele
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složeni")
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
POZNÁMKA
Hmotnost platí pro provedení šl/šl. U provedení šl/ms je nutné vynásobit hmotnost koeficientem 1,1; u provedení br/br koeficientem 1,2.
DN |
D |
L |
V |
Ví |
Di |
D2 |
D3 |
a |
f |
d |
n |
S |
h |
k |
kg |
20 |
20 |
150 |
101 |
66,5 |
105 |
75 |
58 |
16 |
2 |
14 |
4 |
19 |
15 |
146 |
4,2 |
25 |
25 |
160 |
101 |
66,5 |
115 |
85 |
68 |
16 |
2 |
14 |
4 |
19 |
15 |
146 |
5,9 |
32 |
32 |
180 |
113 |
75 |
140 |
100 |
78 |
16 |
2 |
18 |
4 |
24 |
17 |
170 |
8,5 |
40 |
40 |
200 |
139 |
88 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
24 |
17 |
170 |
12 |
50 |
50 |
230 |
157 |
100 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
36 |
21 |
216 |
19,6 |
