KOHOUT KUŽELOVÝ
TROJCESTNÝ, S PRŮCHODEM „L"
K 30 318 610 pn10
K 30 318 710 pn10
KOHOUT KUŽELOVÝ
TROJCESTNÝ, S PRŮCHODEM „T"
K 30 418 610 pn10
K 30 418 710 pn10
POUŽITÍ
V základním provedení jako střídací uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné
neagresivní kapaliny a plyny (naftu, petrolej, látky nebezpečné a zdraví škodlivé - nutno projednat s výrobcem), pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak [MPa] |
120 |
1 |
TECHNICKY POPIS
Kohout je ucpávkový. Kužel je do tělesa přitlačován ucpávkovým víkem. Pro přesné seřízení polohy kužele, případně
pro jeho nadzdvihnutí, slouží odtlačovací šroub. Průtok kuželem je označen rýhou na čelní ploše čtyřhranu stopky kužele. Směr proudění pracovní látky je libovolný.

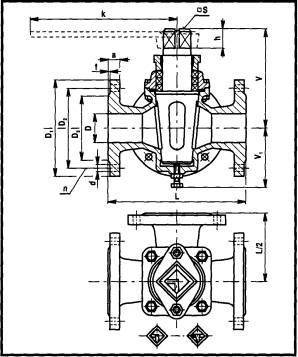

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
K 30 318 610 ěl/ěl, K 30 418 610 šl/šl
Těleso, kužel šedá litina
K 30 318 610 šl/ms, K 30 418 610 šl/ms
Těleso šedá litina Kužel mosaz
K 30 318 710 br/br, K 30 418 710 br/br
Těleso, kužel bronz/bronz
ZKOUŠENÍ
Kohout je zkoušen podle čsn 13 3060, část 2.
MONTÁŽ
Kohout je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Kohout se ovládá ručním klíčem na čtyřhrany (ČSN 23 0640). Klíč není součástí dodávky kohoutu, je nutná samostatná objednávka.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (ON)
- materiál tělesa a kužele
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
POZNÁMKA
Hmotnost platí pro provedení šl/šl. U provedení šl/ms je nutné vynásobit hmotnost koeficientem 1,1; u provedení br/br koeficientem 1,2.
DN |
D |
L |
V |
V1 |
D1 |
D2 |
D3 |
a |
f |
d |
n |
S |
h |
k |
kg |
65 |
70 |
290 |
193 |
131 |
185 |
145 |
122 |
20 |
3 |
18 |
4 |
46 |
26 |
260 |
24,7 |
80 |
80 |
310 |
208 |
142 |
200 |
160 |
133 |
22 |
3 |
18 |
8 |
46 |
26 |
260 |
28,5 |
100 |
100 |
350 |
249 |
180 |
220 |
180 |
158 |
24 |
3 |
18 |
8 |
60 |
34 |
325 |
42,9 |
