PŘÍMÝ
K 30 118 610 pn10
K 30 118710_____pn10
POUŽITÍ
V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny
a plyny (naftu, petrolej, látky nebezpečné a zdraví škodlivé - nutno projednat s výrobcem), pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak [MPa] |
120 |
1 |
TECHNICKÝ POPIS
Kohout je ucpávkový. Kužel je do tělesa přitahován ucpávkovým víkem. Pro přesné seřízení polohy kužele, případně
pro jeho nadzdvihnutí, slouží odtlačovací šroub. Průtok kuželem je označen rýhou na celní ploše čtyřhranu stopky kužele.
Směr proudění pracovní látky je libovolný.

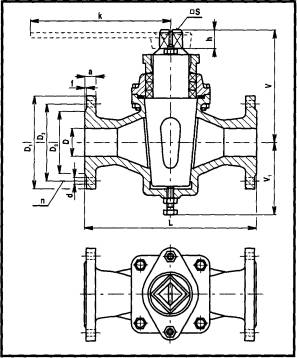

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
K 30 118 610 šl/šl
Těleso, kužel šedá litina
K 30 118 610 šl/ms
Těleso šedá litina
Kužel mosaz
K 30 118 710 br/br
Těleso, kužel bronz/bronz
ZKOUŠENÍ
Kohout je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Kohout je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Kohout se ovládá ručním klíčem na čtyřhrany (ČSN 23 0640). Klíč není součástí dodávky kohoutu, je nutná samostatná objednávka.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- materiál tělesa a kužele
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
POZNÁMKA
Hmotnost platí pro provedení šl/šl. U provedení šl/ms je nutné vynásobit hmotnost koeficientem 1,1; u provedení br/br koeficientem 1,2.
DN |
D |
L |
V |
V1 |
D1 |
D2 |
D3 |
a |
f |
d |
n |
S |
h |
k |
kg |
65 |
70 |
290 |
193 |
131 |
185 |
145 |
122 |
20 |
3 |
18 |
4 |
46 |
26 |
260 |
26,9 |
80 |
80 |
310 |
208 |
142 |
200 |
160 |
133 |
22 |
3 |
18 |
8 |
46 |
26 |
260 |
32,5 |
100 |
100 |
350 |
249 |
180 |
220 |
180 |
158 |
24 |
3 |
18 |
8 |
60 |
34 |
325 |
43,7 |
