KOHOUT KUŽELOVÝ
TROJCESTNÝ, S PRŮCHODEM „L"
K 20 338 610 pn10
K 20 338 710 pn10
KOHOUT KUŽELOVÝ
TROJCESTNÝ, S PRŮCHODEM „T"
K 20 438 610 pn10
K 20 438 710 pn10
POUŽITI
V základním provedení jako střídací uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny
a plyny, pro pracovní tlaky a teploty:
Teplota [°C] |
Tlak [MPa] |
120 |
1 |
TECHNICKÝ POPIS
Kohout je ucpávkový. Kužel je do tělesa přitlačován ucpávkovým víkem. Pro přesné seřízení polohy kužele, případně pro jeho
nadzdvihnutí, slouží odtlačovací šroub. Průtok kuželem je označen rýhou na čelní ploše čtyřhranu stopky kužele. Směr proudění
pracovní látky je libovolný.

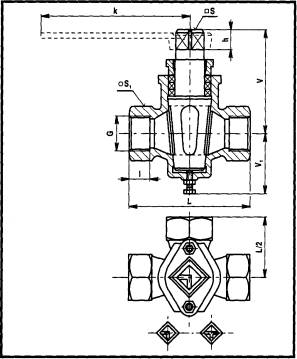

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
K 20 338 610 ŠI/ŠI, K 20 438 610 ŠI/ŠI
Těleso, kužel šedá litina
K 20 338 610 šl/ms, K 20 438 610 šl/ms
Těleso šedá litina Kužel mosaz
K 20 338 710 br/br, K 20 438 710 br/br
Těleso, kužel bronz
ZKOUŠENÍ
Kohout je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Kohout je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Kohout se ovládá ručním klíčem na čtyřhrany (ČSN 23 0640). Klíč není součásti dodávky kohoutu, je nutná samostatná objednávka.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- materiál tělesa a kužele
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složeni")
- skutečnou maximální provozní teplotu tekutiny ("C)
- skutečný maximální provozní přetlak (MPa)
POZNÁMKA
Hmotnost platí pro provedení šl/šl. U provedení ěl/ms je nutné vynásobit hmotnost koeficientem 1,1; u provedení br/br koeficientem 1,2.
DN |
G |
L |
V |
V1 |
S1 |
I |
S |
h |
k |
kg |
15 |
G 1/2" |
85 |
74 |
51 |
32 |
18 |
12 |
12 |
116 |
1,1 |
20 |
G 3/4" |
100 |
101 |
66 |
41 |
20 |
19 |
15 |
146 |
2 |
25 |
G 1" |
110 |
101 |
66 |
46 |
22 |
19 |
15 |
146 |
2,5 |
32 |
G 5/4" |
130 |
113 |
75 |
55 |
23 |
24 |
17 |
170 |
3 |
40 |
G6/4" |
150 |
138 |
88 |
65 |
26 |
24 |
17 |
170 |
4,8 |
50 |
G2" |
180 |
157 |
100 |
75 |
29 |
36 |
21 |
216 |
12,9 |
