KOHOUT KUŽELOVÝ
PŘÍMÝ
K 20 138 610 pn10
K 20 138710_____pn10
POUŽITÍ
V základním provedení jako střídací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak [MPa] |
120 |
1 |
TECHNICKY POPIS
Kohout je ucpávkový. Kužel je do tělesa přitlačován ucpávkovým víkem. Pro přesné seřízení polohy kužele, případně pro jeho
nadzdvihnutí, slouží odtlačovací šroub. Průtok kuželem je označen rýhou na čelní ploše čtyřhranu stopky kužele. Směr proudění pracovní látky je libovolný.

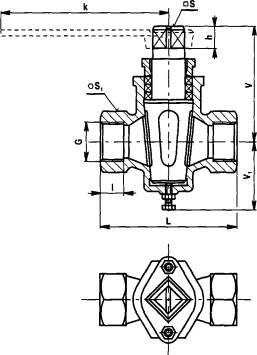

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, kužel šedá litina
ZKOUŠENÍ
Kohout je zkoušen podle čsn 13 3060, část 2.
MONTÁŽ
Kohout je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Kohout se ovládá ručním klíčem na čtyřhrany (ČSN 23 0640). Klíč není součástí dodávky kohoutu, je nutná samostatná objednávka.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- materiál tělesa a kužele (u nestandardních médií je třeba uvést chemické složení)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny ("C)
- skutečný maximální provozní přetlak (MPa)
DN |
G |
L |
V |
V1 |
S1 |
I |
S |
h |
k |
kg |
15 |
G 1/2" |
85 |
74 |
51 |
32 |
18 |
12 |
12 |
116 |
1 |
20 |
G 3/4" |
100 |
101 |
66 |
41 |
20 |
19 |
15 |
146 |
1,8 |
25 |
G 1" |
110 |
101 |
66 |
46 |
22 |
19 |
15 |
146 |
2 |
32 |
G 5/4" |
130 |
113 |
75 |
55 |
23 |
24 |
17 |
170 |
2,7 |
40 |
G 6/4" |
150 |
138 |
88 |
65 |
26 |
24 |
17 |
170 |
4,5 |
50 |
G2" |
180 |
157 |
100 |
75 |
29 |
36 |
21 |
216 |
10,2 |
