KOHOUT KUŽELOVÝ
čtyřcestný
K 20 518 610 pn10
POUŽITÍ
V základním provedení jako střídacíorgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak [MPa] |
120 |
1 |
TECHNICKÝ POPIS
Kohout je ucpávkový. Kužel je do tělesa přitlaéován ucpávkovým víkem. Pro přesné seřízení polohy kužele, případně pro jeho nadzdvihnutí,
slouží odtlačovací šroub. Průtok kuželem je označen rýhou na čelní ploše čtyřhranu stopky kužele. Směr proudění pracovní látky je libovolný.

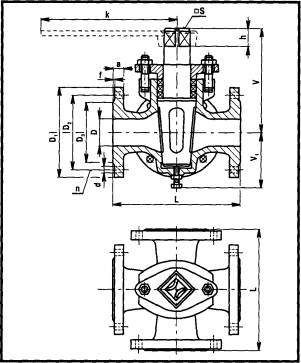

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, kužel šedá litina
ZKOUŠENI
Kohout je zkoušen podle čsn 13 3060, část 2.
MONTÁŽ
Kohout je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Kohout se ovládá ručním klíčem na čtyřhrany (ČSN 23 0640). Klíč není součástí dodávky kohoutu, je nutná samostatná objednávka.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (ON)
- materiál tělesa a kužele
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ("C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
V1 |
D1 |
D2 |
D3 |
a |
f |
d |
n |
S |
h |
k |
kg |
15 |
15 |
130 |
77 |
58 |
95 |
65 |
47 |
16 |
2 |
14 |
4 |
12 |
12 |
116 |
4 |
20 |
20 |
150 |
93 |
63 |
105 |
75 |
58 |
18 |
2 |
14 |
4 |
19 |
15 |
146 |
6 |
25 |
25 |
160 |
98 |
69 |
115 |
85 |
68 |
18 |
2 |
14 |
4 |
19 |
15 |
146 |
7 |
32 |
32 |
180 |
111 |
80 |
140 |
100 |
78 |
18 |
2 |
18 |
4 |
24 |
17 |
170 |
9 |
40 |
40 |
200 |
135 |
90 |
150 |
110 |
88 |
20 |
3 |
18 |
4 |
24 |
17 |
170 |
15 |
50 |
50 |
230 |
154 |
108 |
165 |
125 |
102 |
22 |
3 |
18 |
4 |
36 |
21 |
216 |
20 |
65 |
70 |
290 |
203 |
141 |
185 |
145 |
122 |
20 |
3 |
18 |
4 |
46 |
26 |
260 |
25 |
80 |
80 |
310 |
216 |
154 |
200 |
160 |
133 |
22 |
3 |
18 |
8 |
46 |
26 |
260 |
33 |
100 |
100 |
350 |
256 |
192 |
220 |
180 |
158 |
24 |
3 |
18 |
8 |
60 |
34 |
325 |
45 |
