KOHOUT KUŽELOVÝ
ZOBÁKOVÝ
K 10 738 610 pn10
K 10 738 710_____pn10
POUŽITÍ
V základním provedení jako vypouštěcí uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny
a plyny, pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak [MPa] |
120 |
1 |
TECHNICKY POPIS
Kohout je bezucpávkový. Kužel je do tělesa přitahován pomocí podložky a šroubu. Průtok kuželem je označen rýhou na čelní ploše
čtyřhranu stopky kužele.

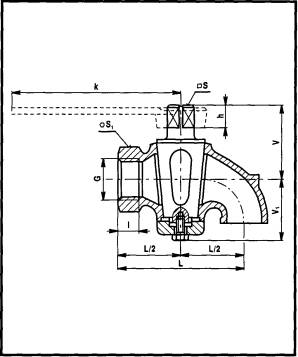

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
K10738610ŠI/ŠI
Těleso, kužel šedá litina
K10738610šl/ms
Těleso šedá litina
Kužel mosaz
K10738710br/br
Těleso, kužel bronz
ZKOUŠENÍ
Kohout je zkoušen podle čsn 13 3060, část 2.
MONTÁŽ
Kohout je možno montovat do vodorovného potrubí, se zobákem směrem dolů.
OVLÁDÁNÍ
Kohout se ovládá ručním klíčem na čtyřhrany (čsn 23 0640). Klíč není součástí dodávky kohoutu, je nutná samostatná objednávka.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- materiál tělesa a kužele
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
POZNÁMKA
Hmotnost platí pro provedení šl/šl. U provedení šl/ms je nutné vynásobit hmotnost koeficientem 1,1; u provedení br/br koeficientem 1,2.
DN |
G |
L |
V |
V1 |
S1 |
I |
S |
h |
k |
kg |
10 |
G3/8" |
60 |
39 |
36 |
27 |
13 |
12 |
12 |
116 |
0,4 |
15 |
G 1/2" |
85 |
40 |
36 |
32 |
18 |
12 |
12 |
116 |
0,6 |
20 |
G 3/4 " |
100 |
56 |
47 |
41 |
20 |
19 |
15 |
146 |
1,1 |
25 |
G1" |
110 |
56 |
47 |
46 |
22 |
19 |
15 |
146 |
1,3 |
32 |
G 5/4" |
130 |
67 |
54 |
55 |
23 |
24 |
17 |
170 |
2,2 |
40 |
G6/4" |
150 |
75 |
66 |
65 |
26 |
24 |
17 |
170 |
3,2 |
50 |
G2" |
180 |
93 |
78 |
75 |
29 |
36 |
21 |
216 |
8,9 |
