KOHOUT KUŽELOVÝ
TROJCESTNÝ, S PRŮCHODEM „L"
K 10 338 610 pn10
K 10 338 710 pn10
KOHOUT KUŽELOVÝ
TROJCESTNÝ, S PRŮCHODEM „T"
K 10 438 610 pn10
K 10 438 710_____pn10
POUŽITÍ
V základním provedení jako střídací uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny
a plyny, pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak (MPa) |
120 |
1 |
TECHNICKÝ POPIS
Kohout je bezucpávkový. Kužel je do tělesa přitahován pomocí podložky a šroubu. Průtok kuželem je označen rýhou na čelní
ploše čtyřhranu stopky kužele. Směr proudění pracovní látky je libovolný.

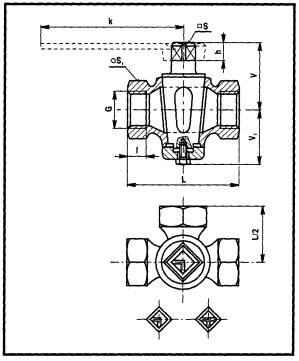

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
K 10 338 610 šl/šl, K 10 438 610 šl/šl
Těleso, kužel šedá litina
K 10 338 610 šl/ms, K 10 438 610 šl/ms
Těleso šedá litina
Kužel mosaz
K 10 338 710 br/br, K 10 438 710 br/br
Těleso bronz Kužel bronz
ZKOUŠENÍ
Kohout je zkoušen podle čsn 13 3060, část 2.
MONTÁŽ
Kohout je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Kohout se ovládá ručním klíčem na čtyřhrany (ČSN 23 0640). Klíč není součástí dodávky kohoutu, je nutná samostatná objednávka.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (ON)
- materiál tělesa a kužele
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složeni)
- skutečnou maximální provozní teplotu tekutiny ("C)
- skutečný maximální provozní přetlak (MPa)
POZNÁMKA
Hmotnost platí pro provedení šl/šl. U provedení šl/ms je nutné vynásobit hmotnost koeficientem 1,1; u provedení br/br koeficientem 1,2.
DN |
G |
L |
V |
V1 |
S1 |
I |
S |
h |
k |
kg |
10 |
G 3/8 " |
60 |
39 |
36 |
27 |
13 |
12 |
12 |
116 |
0,5 |
15 |
G 1/2 • |
85 |
40 |
36 |
32 |
18 |
12 |
12 |
116 |
0,7 |
20 |
G3/4" |
100 |
56 |
47 |
41 |
20 |
19 |
15 |
146 |
1,2 |
25 |
G 1" |
110 |
56 |
47 |
46 |
22 |
19 |
15 |
146 |
1,4 |
32 |
G5/4- |
130 |
67 |
54 |
55 |
23 |
24 |
17 |
170 |
2,2 |
40 |
G6/4" |
150 |
75 |
66 |
65 |
26 |
24 |
17 |
170 |
3,4 |
50 |
G 2" |
180 |
93 |
78 |
75 |
29 |
36 |
21 |
216 |
11,1 |
