KOHOUT KUŽELOVÝ
PŘÍMÝ
K 10 138 610 pn10
K 10 138 710_____pn10
POUŽITÍ
V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak [MPa) |
120 |
1 |
TECHNICKÝ POPIS
Kohout je bezucpávkový. V horní óásti tělesa je vybrání v rozmezí 90', umožňující umístění dorazu pro vymezeni polohy
„OTEVŘENO - ZAVŘENO". Kužel je do tělesa přitahován pomocí podložky a šroubu. Průtok kuželem je označen rýhou
na čelní ploše čtyřhranu stopky kužele. Směr proudění pracovní látky je libovolný.

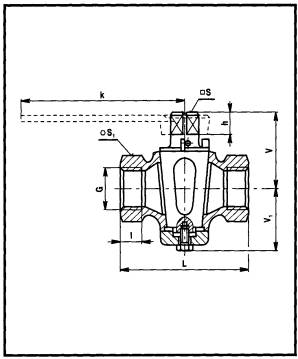

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
K 10 138 610 šl/šl
Těleso, kužel šedá litina
K 10 138 610 šl/ms
Těleso šedá litina
Kužel mosaz
K10138710bi7br
Těleso, kužel bronz
ZKOUŠENÍ
Kohout je zkoušen podle čsn 13 3060, část 2.
MONTÁŽ
Kohout je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Kohout se ovládá ručním klíčem na čtyřhrany (ČSN 23 0640). Klíč není součástí dodávky kohoutu, je nutná samostatná objednávka.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- materiál tělesa a kužele
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
POZNÁMKA
Hmotnost platí pro provedení šl/šl. U provedení šl/ms je nutné vynásobit hmotnost koeficientem 1,1; u provedení br/br koeficientem 1,2.
DN |
G |
L |
V |
V1 |
S1 |
I |
S |
h |
k |
kg |
10 |
G 3/8" |
60 |
39 |
36 |
27 |
13 |
12 |
12 |
116 |
0,4 |
15 |
G 1/2" |
85 |
40 |
36 |
32 |
18 |
12 |
12 |
116 |
0,6 |
20 |
G 3/4" |
100 |
56 |
47 |
41 |
20 |
19 |
15 |
146 |
1,1 |
25 |
G1" |
110 |
56 |
47 |
46 |
22 |
19 |
15 |
146 |
1,2 |
32 |
G 5/4" |
130 |
67 |
54 |
55 |
23 |
24 |
17 |
170 |
1,9 |
40 |
G 6/4" |
150 |
75 |
66 |
65 |
26 |
24 |
17 |
170 |
3,1 |
50 |
G2- |
180 |
93 |
78 |
75 |
29 |
36 |
21 |
216 |
6,1 |
