KOHOUT KUŽELOVÝ
TROJCESTNÝ, S PRŮCHODEM „L"
K 10 318 610 pn10
K 10 318 710 pn10
KOHOUT KUŽELOVÝ
TROJCESTNÝ, S PRŮCHODEM „T"
K 10 418 610 pn10
K 10 418 710_____pn10
POUŽITÍ
V základním provedení jako střídací uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny
a plyny, pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak (MPa) |
120 |
1 |
TECHNICKY POPIS
Kohout je bezucpávkový. Kužel je do tělesa přitahován pomocí podložky a šroubu. Průtok kuželem je označen rýhou
na čelní ploše čtyřhranu stopky kužele. Směr proudění pracovní látky je libovolný.

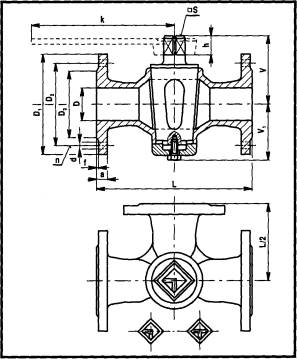

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
K 10 318 610 ŠI/ŠI, K 10 418 610 ŠI/ŠI
Těleso, kužel šedá litina
K 10 318 610 šl/ms, K 10 418 610 šl/ms
Těleso šedá litina
Kužel mosaz
K 10 318 710 br/br, K 10 418 710 br/br
Těleso, kužel bronz
ZKOUŠENÍ
Kohout je zkoušen podle čsn 13 3060, část 2.
MONTÁŽ
Kohout je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Kohout se ovládá ručním klíčem na čtyřhrany (ČSN 23 0640). Klíč není součástí dodávky kohoutu, je nutná samostatná objednávka.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- materiál tělesa a kužele
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
POZNÁMKA
Hmotnost platí pro provedení šl/šl. U provedení šl/ms je nutné vynásobit hmotnost koeficientem 1,1; u provedení br/br koeficientem 1,2.
DN |
D |
L |
V |
V1 |
D1 |
D2 |
D3 |
a |
f |
d |
n |
S |
h |
k |
kg |
10 |
10 |
120 |
54 |
45 |
90 |
60 |
42 |
14 |
2 |
14 |
4 |
12 |
12 |
116 |
2,3 |
15 |
15 |
130 |
59 |
47 |
95 |
65 |
47 |
14 |
2 |
14 |
4 |
12 |
12 |
116 |
2,8 |
20 |
20 |
150 |
70 |
52 |
105 |
75 |
58 |
16 |
2 |
14 |
4 |
19 |
15 |
146 |
3,6 |
25 |
25 |
160 |
70 |
57 |
115 |
85 |
68 |
16 |
2 |
14 |
4 |
19 |
15 |
146 |
4,7 |
32 |
32 |
180 |
85 |
70 |
140 |
100 |
78 |
16 |
2 |
18 |
4 |
24 |
17 |
170 |
8,2 |
40 |
40 |
200 |
90 |
75 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
24 |
17 |
170 |
9,7 |
50 |
50 |
230 |
105 |
82 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
36 |
21 |
216 |
16.1 |
