KOHOUT KUŽELOVÝ
TROJCESTNÝ, S PRŮCHODEM „L"
K 10 318 606 pn6
K 10 318 706 pn6
KOHOUT KUŽELOVÝ
TROJCESTNÝ, S PRŮCHODEM „T"
K10418606 pn6
K 10 418 706_____pn6
POUŽITÍ
V základním provedení jako střídací uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek
i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Teplota (°C) |
Tlak (MPa) |
120 |
0,6 |
TECHNICKÝ POPIS
Kohout je bezucpávkový. Kužel je do tělesa přitahován pomocí podložky a šroubu. Průtok kuželem je
označen rýhou na čelní ploše čtyřhranu stopky kužele. Směr proudění pracovní látky je libovolný.

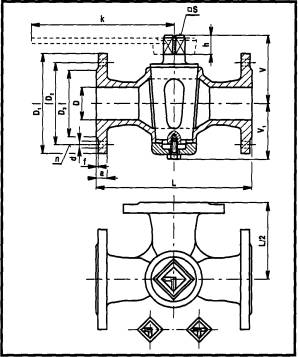

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
K 10 318 606 šl/šl, K 10 418 606 šl/šl
Těleso, kužel šedá litina
K
10 318 606 šl/ms, K 10 418 606 šl/ms
Těleso šedá litina
Kužel mosaz
K
10 318 706 br/br, K 10 418 706 br/br
Těleso, kužel bronz
ZKOUŠENÍ
Kohout je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Kohout je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Kohout se ovládá ručním klíčem na čtyřhrany (čsn 23 0640). Klíč není součástí dodávky kohoutu, je nutná samostatná objednávka.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- materiál tělesa a kužele
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složeni")
- skutečnou maximální provozní teplotu tekutiny ("C)
- skutečný maximální provozní přetlak (MPa)
POZNÁMKA
Hmotnost platí pro provedení šl/šl. U provedení šl/ms je nutné vynásobit hmotnost koeficientem 1,1; u provedení br/br koeficientem 1,2.
DN |
D |
L |
V |
V1 |
D1 |
D2 |
D3 |
a |
f |
d |
n |
S |
h |
k |
kg |
65 |
70 |
290 |
135 |
120 |
160 |
130 |
110 |
16 |
3 |
14 |
4 |
46 |
26 |
260 |
17,7 |
80 |
80 |
310 |
150 |
134 |
190 |
150 |
128 |
18 |
3 |
18 |
4 |
46 |
26 |
260 |
20 |
100 |
100 |
350 |
185 |
165 |
210 |
170 |
148 |
18 |
3 |
18 |
4 |
60 |
34 |
325 |
34,7 |
